ロール紙トレイでの紙づまり

コンテンツID（5010）

ロール紙トレイで発生した紙づまりの処置方法について説明します。

ロール紙のミスセットまたは送り出し不良が発生した場合

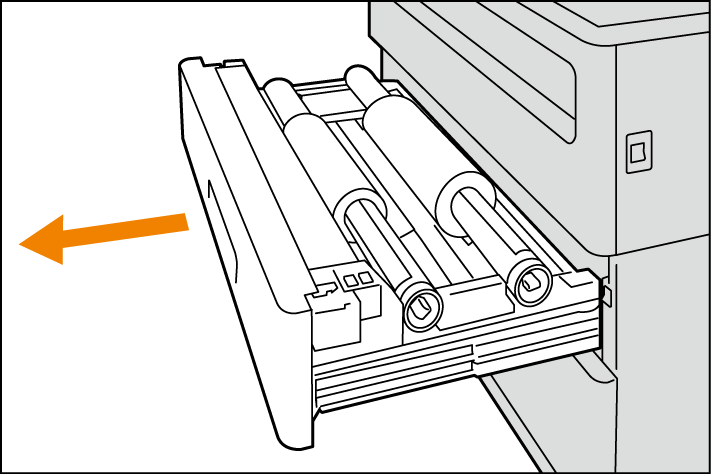

1. ロール紙トレイを引き出します。


   注記

   • オプションの前方用紙キャッチトレイを装着していて手前に引き出している場合は、前方用紙キャッチトレイを押し込んでからロール紙トレイを引き出してください。

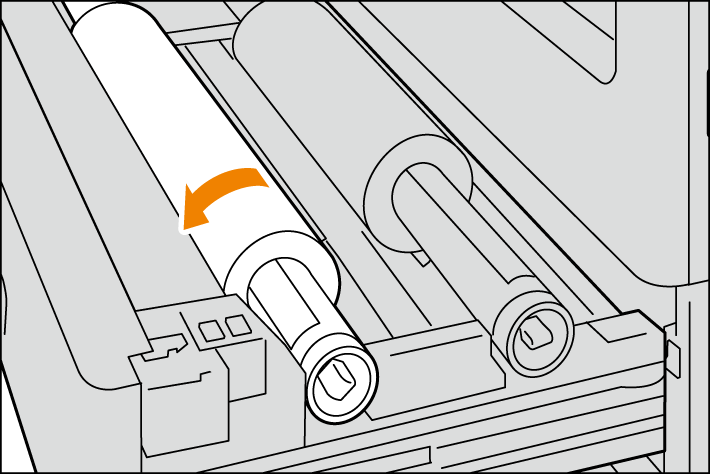

2. ロール紙を巻き戻し、ロール紙トレイを静かに押し込みます。

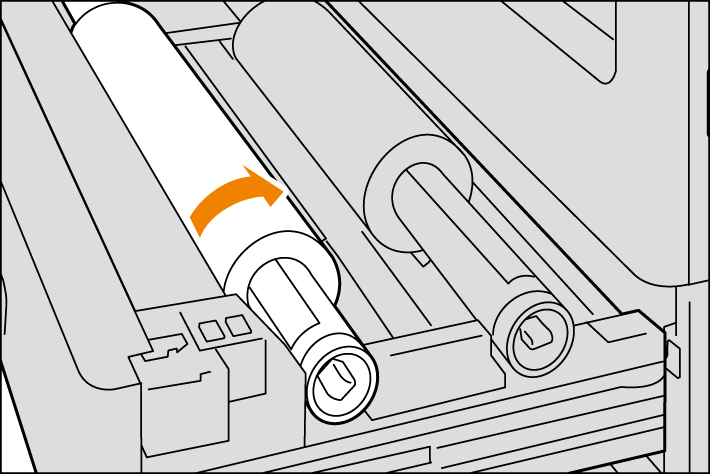

3. 再度ロール紙トレイを引き出し、ロール紙を回してロール紙の先端をローラーの下に挿入します。


   用紙が自動的に引き込まれ、停止します。

   注記

   • 用紙の先端などが傷んでいて、ロール紙がうまく引き込まれない場合は、カッターナイフなどで用紙の先端をカットしてからセットしてください。

4. ロール紙トレイを静かに押し込みます。


   補足

   • いちばん奥まで確実に押し込んでください。

給紙部から現像部の途中で紙づまりが発生した場合

1. ロール紙トレイを引き出します。


   注記

   • オプションの前方用紙キャッチトレイを装着していて手前に引き出している場合は、前方用紙キャッチトレイを押し込んでからロール紙トレイを引き出してください。

2. ロール紙トレイのカバーを開けます。

   • 詰まった用紙がカットされている場合

     1. 詰まった用紙を取り除きます。


   • 詰まった用紙がカットされていない場合

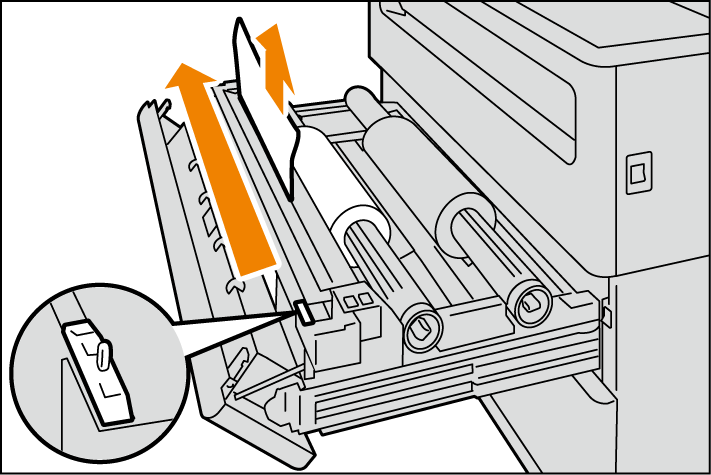

     1. カッターを端から端まで動かし、用紙をカットします。


        • 注記

          • カッターは往復させないでください。

     2. カットした用紙片を取り除きます。

3. ロール紙を回して用紙をロールに巻き取ります。


4. ロール紙トレイのカバーを閉じ、ロール紙トレイを静かに押し込みます。

5. 再度ロール紙トレイを引き出し、ロール紙をセットし直します。

6. ロール紙トレイを静かに押し込みます。


   補足

   • いちばん奥まで確実に押し込んでください。
