Video mit einer Übersicht über die mobilen Prescale-Produkte von FUJIFILM
Die App, mit der der Benutzer den Druck und sonstige Analyseergebnisse mit Leichtigkeit quantifizieren kann.
Prescale Mobile ist eine spezielle App, mit der der Druck einfach quantifiziert werden kann, indem die rot-gefärbte Prescale Folie mit einem mobilen Gerät erfasst wird. Sie können auch Bilder für Ihre eigene Grenzprobe registrieren und überprüfen.
-
Einfache quantitative Inspektion
-
Verbesserung der Inspektionsqualität
-
Verbesserung der Rückverfolgbarkeit
Arbeitsablauf einer Inspektion
Wählen Sie im Inspektionsmenü das Pluszeichen, um zum Bildschirm „Inspektion hinzufügen“ zu wechseln.
- Prüfinhalt einstellen
- Ausführliche Angaben zu den Einstellungen finden Sie im Referenzhandbuch.
- Wählen Sie OK, um eine Inspektion zu registrieren.
- Wenn die Art der Inspektion auf „Überlagerung“ eingestellt ist, muss eine Grenzprobe registriert werden.
- Wählen Sie im Bildschirm „Inspektion hinzufügen“ die Grenzprobe aus.
- Wählen Sie „Foto verwenden“, um die Grenzprobe zu registrieren.
- Geben Sie die Raumtemperatur/Feuchtigkeit ein, die während der Druckapplizierung gültig sind.
- Wählen Sie auf dem Bildschirm mit dem Inspektionsmenü „Einzelinspektion“ oder „Schichtinspektion“ aus und tippen Sie dann auf den Namen der durchzuführenden Inspektion.

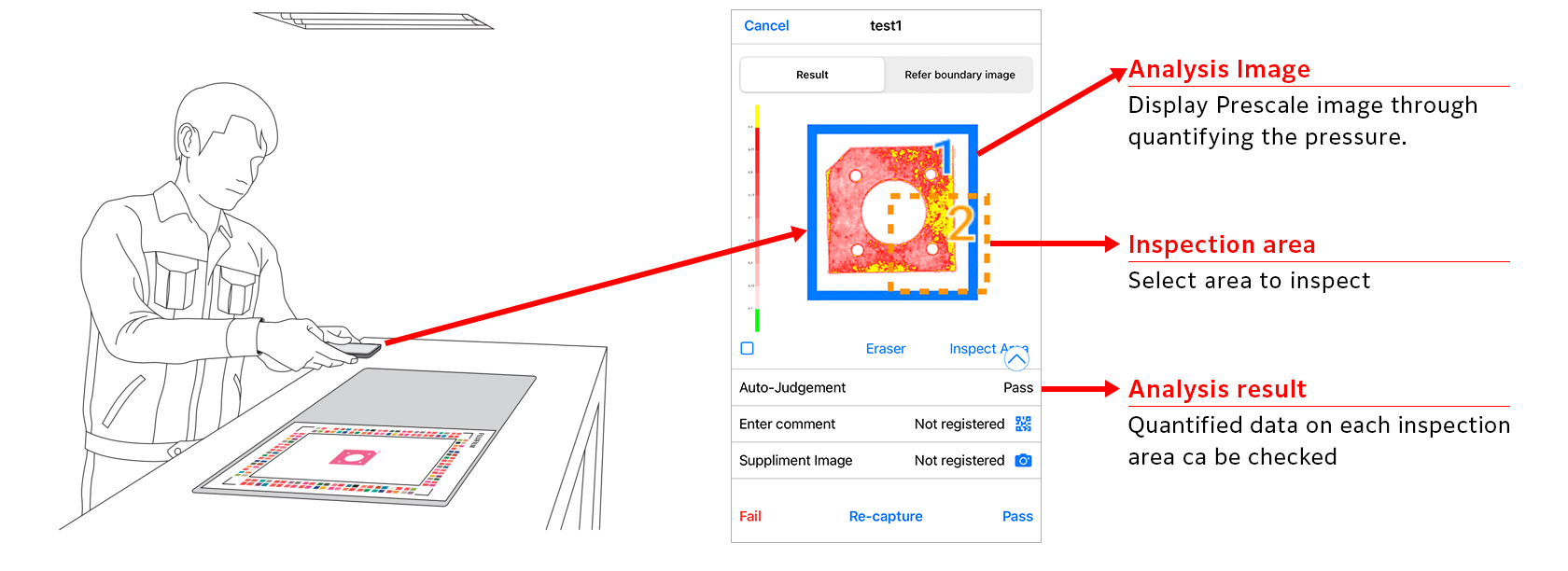

- Prescale erfassen
Es werden Daten wie Analysebilder und Druckwerte angezeigt.
- Wählen Sie in den Analyseergebnissen „OK“ oder „Nicht gut“ aus.
- Wählen Sie auf dem Bestätigungsbildschirm „Ja“ und registrieren Sie auf dem Bestätigungsbildschirm dann das Ergebnis der Beurteilung.
- Wählen Sie auf dem Bildschirm mit dem Inspektionsmenü „Verlauf“ aus.
- Wählen Sie die zu prüfenden Prüfergebnisse aus.
Funktionen
Inspektionsbereiche der gewünschten Größe können an bis zu sechs Positionen angegeben werden. In diesen Bereichen können Inspektionsinformationen angezeigt werden.
Muster- und Inspektionsbilder können nebeneinander angezeigt werden.
* Diese Funktion kann nur bei Einzelinspektionen verwendet werden.
Die Grenzproben und Inspektionsbilder können übereinander geschichtet werden, um Druckunterschiede anzuzeigen. Der Farbbalken links zeigt den Entsprechungsgrad zwischen dem Druck in der Grenzprobe und in den Inspektionsbildern an.
* Diese Funktion kann nur bei der Überlagerungsprüfung verwendet werden.
Sie wird anhand des voreingestellten Schwellenwertes oder Schwellenwertbereichs automatisch beurteilt.
Daten können gespeichert und Datensätze aus der Vergangenheit jederzeit zum Vergleich herangezogen werden.
Unterstützte Messungen
| Artikel | Einheit | Erläuterung |
|---|---|---|
| Druckeffizienz | ％ | Der Anteil des farbigen Bereichs in Prozent innerhalb des für das jeweilige Prescale empfohlenen Druckbereichs |
| Druckfläche | mm2 | Der Bereich, wo es zu einer Verfärbung aufgrund von Druckerkennung gekommen ist. |
| Durchschnittlicher Druck | MPa | Der durchschnittliche Druck in dem Bereich, wo es zu einer rötlichen Verfärbung gekommen ist. |
| Höchstdruck | MPa | Der Höchstdruck in dem Bereich, wo es zu einer rötlichen Verfärbung gekommen ist. |
| Mindestdruck | MPa | Der Mindestdruck in dem Bereich, wo es zu einer rötlichen Verfärbung gekommen ist. |
| Gewicht | N | Das Gewicht auf der Fläche, wo es zu einer rötlichen Verfärbung gekommen ist. (berechnet anhand des Produktes aus der Druckfläche und dem Durchschnittsdruck) |
| Gemessene Fläche | mm2 | Die Fläche des angegebenen Bereichs und der zu bearbeitende Bereich |
| Gleichförmigkeit (Druck) | ％ | Ein Index, der die Einheitlichkeit des Drucks über die Fläche anzeigt, wo es zu einer rötlichen Verfärbung gekommen ist. |
| Gleichförmigkeit (Dichte) | ％ | Ein Index, der die Einheitlichkeit der Farbdichte über die Fläche anzeigt, wo es zu einer rötlichen Verfärbung gekommen ist. |
