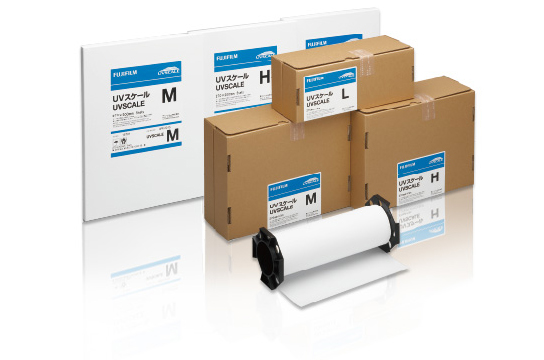

UVSCALE ist eine Folie, die auf UV Licht reagiert und abhängig von der einwirkenden Lichtmenge ihre Farbe ändert. So lässt sich die Verteilung des UV-Lichts leicht erkennen. Die Folie ist als Rollenware und als Bogenware in jeweils drei Typen für verschiedene Lichtmengen erhältlich.
| Typ | Produktabmessungen | Licht level | Lichtreduzierende Folie | Dicke | |
|---|---|---|---|---|---|
| Art der Rolle (Breite × Länge) |
Typ des Blattes (Höhe × Breite) |
||||
| UVSCALE LM | 270mm×5m | 270mm×200mm （5 Blätter） |
Niedrig(UVSCALE L) | Nicht verwenden | 0.1mm |
| Mittel(UVSCALE M) | verwenden | 0.1mm×2 | |||
| UVSCALE H | Hoch(UVSCALE H) | verwenden | 0.1mm×2 | ||
| Messbare Lampe | Typ | Licht level | Effektiver Lichtmessbereich*1（mJ/cm2） |
|---|---|---|---|
| Hochdruck-Quecksilberlampe | UVSCALE LM | Niedrig | 4-200 |
| Mittel | 50-2000 | ||
| UVSCALE H | Hoch | 800-40000 | |
| Metall-Halogen-Lampe | UVSCALE LM | Niedrig | 6-200 |
| Mittel | 30-1000 | ||
| UVSCALE H | Hoch | 700-20000 | |
| Niederdruck-Quecksilberlampe | UVSCALE LM | Niedrig | 20-3000 |
| UV-LED-Lampe (365 nm) | UVSCALE LM | Niedrig | 200-6000 |
| Mittel | 300-7000 | ||
| UVSCALE H | Hoch | 5000-100000 |
- * Gilt für Wellenlängen im Bereich von 200 bis 420 nm
- * Dies garantiert nicht die absoluten Werte der UV-Lichtwerte.
- *1 Der oben genannte Messbereich gilt bei Verwendung von FUD-7010E. Die Lichtmenge, die visuell geprüft werden kann, entspricht der Intensität bei Standardfarbmustern (0,30 bis 0,75).
Bei diesem System wird eine spezifische Auswertesoftware zusammen mit einem Spezialscanner verwendet. Man kann damit die Farbe von UVSCALE einlesen, in UV-Lichtwerte umsetzen, die UV-Lichtverteilung analysieren und die Daten abspeichern.
Die Trennschärfe der verschieden intensiven Farben kann verbessert werden, sodass man auch Stellen, die nicht visuell geprüft werden können, analysieren kann. Die Verwaltung numerischer Daten kann folgende Vorteile haben: Interne Inspektionsstandards können festgelegt werden. Man kann Analysenergebnisse austauschen. Die Digitalisierung von Daten ermöglicht den Vergleich mit älteren Daten.
- Produktname/Modell
FUJIFILM-AUSWERTESYSTEM für UVSCALE
FUD-7010E Ver. 1.3- Komponenten
Spezielle Software (CD-ROM), spezielle Abdeckung, Kalibrierungsblatt
- Hauptfunktionen
Auswertung von UVSCALE-Bildern (Messung der kumulierten Lichtmenge, Anzeige der Lichtverteilung, Datenspeicherung, Datenexport nach CSV)
- Messbare UV-Lampe
Hochdruck-Quecksilberlampe, Metall-Halogenid-Lampe, Niederdruck-Quecksilberlampe, UV-LED-Lampe (365 nm)
- Anwendbarer Scanner
Epson A4 Scanner: Perfection V37/V370 , Perfection V600
- Auflösung
0,125mm（200dpi）, 0,032mm（800dpi）
- Systemvoraussetzungen
Windows 7, 8, 8.1, 10 (32/64 Bit), CPU 2 GHz oder mehr, Speicherplatz 2 GB oder mehr, Speicherplatz auf der Festplatte 2 GB oder mehr,
Display 1024x768, 60.000 Farben oder mehr
Auf der Produktseite für FPD-7010E finden Sie detaillierte Informationen über die Funktionen, die Nutzung, Pflege, Reparatur usw. dieser Software. Über diese Webseite können Sie auch Demoversionen herunterladen und die Produkte auf die neueste Version aktualisieren.
