A lente está equipada com um extensor ótico incorporado, que pode duplicar instantaneamente o comprimento focal com o toque de um botão (2.000 mm para a Série D60x16.7SR4 e 1.500 mm para a Série D60x12.5R3DE). Ao contrário de um extensor externo, o design incorporado significa que a posição de focagem permanece inalterada mesmo quando o extensor é acionado.
As lentes com comprimentos focais longos têm um ângulo de visão estreito na extremidade da telefoto. Os movimentos da câmara devido ao vento ou devido à altura da posição de instalação causam desfocagem da imagem, dificultando a captura do tema. Para minimizar o efeito tremido do movimento em tais condições, para manter as imagens estáveis e nítidas, as lentes de CCTV Fujinon estão equipadas com a função anti vibração ótica original da Fujifilm designada de OS-TECH. Um sensor giroscópio deteta a quantidade de vibrações e transmite os dados ao microcomputador da lente, que utiliza um programa de software para calcular a quantidade de correção necessária e desloca o grupo da lente de correção para controlar a vibração da imagem. O facto de a correção ser aplicada de forma ótica com elementos da lente, significa que a função não tem retardamento e proporciona um efeito antivibração de ponta a ponta em todo o ecrã HD completo. Durante a fase de desenvolvimento, foram dadas considerações especiais à durabilidade e fiabilidade através da utilização de rolamentos altamente fiáveis em peças antivibração.
Os sistemas de câmara de segurança são frequentemente utilizados em condições climatéricas adversas. Flutuações de temperatura significativas podem mudar o plano focal, resultando numa focagem imprecisa. Sob tal condição, o Mecanismo de Correção da Temperatura utiliza dados do sensor de temperatura de uma lente e coloca os elementos da lente nas posições ótimas para manter o plano focal constante, oferecendo assim um desempenho de focagem estável mesmo num ambiente com grandes flutuações de temperatura.
Quando a luz solar forte impede a seleção de um valor f-stop desejável, o filtro ND pode ser usado para reduzir a quantidade de luz minimizando a diminuição da resolução causada pela abertura menor. A série de lentes D60x16.7 inclui dois filtros ND nas densidades de 1/8 e 1/64.
Quando utilizado em fraca visibilidade com névoa, chuva, etc., este filtro bloqueia a luz visível que se dispersa no ar para captar claramente imagens com luz quase infravermelha.
As câmaras de segurança capturam imagens com luz visível durante o dia e utilizam um projetor de luz quase infravermelho desde o crepúsculo até à noite. A utilização de luz com diferentes comprimentos de onda provoca uma alteração no local de formação da imagem, resultando em imagens desfocadas.
As lentes diurnas e noturnas da Fujinon apresentam elementos de vidro ótico especiais (elementos de vidro Super ED e ED) para garantir que a imagem é formada constantemente no mesmo plano, independentemente da mudança das fontes de luz, para obter nitidez.
Lentes com zoom que cobrem comprimentos focais longos sofrem inevitavelmente de "aberração cromática", ou seja, sangramento de cores nas imagens. O vidro Super ED tem o papel de controlar esta aberração cromática. Requer um material de vidro macio, dificultando o seu fabrico. No entanto, com a excecional tecnologia ótica da Fujifilm, a série D60x16.7SR4 apresenta dois grandes elementos de vidro Super ED para alcançar uma qualidade de imagem avançada.
A distância focal da flange tem de ser ajustada para câmaras e lentes individuais de modo a corresponder com precisão ao ponto focal entre uma câmara e a respetiva lente. A série FD32x12.5 e FH32x15.6 permitem que os utilizadores ajustem com facilidade e precisão a distância focal do rebordo da lente, utilizando chaves sextavadas prontamente disponíveis.
Quando utilizado em fraca visibilidade com névoa, chuva, etc., este filtro bloqueia a luz visível para captar claramente imagens apenas com luz linear próxima do infravermelho.
A luz visível em comprimentos de onda curtos é propensa à difusão na presença de partículas transportadas pelo ar. No entanto, a luz quase infravermelha com comprimentos de onda mais longos tem a característica de penetrar mais facilmente no ar para alcançar o motivo. Este filtro bloqueia a luz visível que causa ruído de vídeo, enquanto passa a luz próxima do infravermelho para obter imagens claras.
Estas lentes são cerca de 20% menores em altura, em comparação com modelos anteriores, para alcançar a compatibilidade com uma maior gama de câmaras de segurança.
Para maior estabilidade na instalação numa plataforma de câmara de segurança, as lentes têm um total de oito tomadas, ou seja, uma para instalar um tripé regular e sete tomadas M5, na base.
Para comodidade do utilizador, as lentes fornecem terminais de interface analógica e de série (RS232C). Suportam os protocolos Pelco-D e C10 (sistema de controlo da própria lente da Fujifilm).
- * Consulte o diagrama de cablagem de cada lente para obter detalhes.
Um modelo de zoom de 60x compacto e leve com antivibração ótica*1, focagem automática*2 e compatibilidade com câmaras Full-HD
Esta é uma lente da câmara de segurança com zoom de 60x, equipada com a primeira função ótica antivibração do mundo e compatível com câmaras Full HD.
Suporta câmaras Full-HD e dispõe de um corpo compacto e leve, apesar do seu comprimento focal atingir os 1.000 mm.
A lente permite um sistema de segurança de longo alcance compacto, ideal para a vigilância de locais remotos como cais, portos, aeroportos e fronteiras nacionais, ou para monitorização de barreiras, rios, etc., para prevenção de desastres.
- *1 Incluído na D60x16.7SR4FE-ZP1C
- *2 Incluído na D60x16.7SR4DE-ZP1A e D60x16.7SR4FE-ZP1C
| D60x16.7SR4DE-V21 | D60x16.7SR4DE-V23S | D60x16.7SR4DE-ZP1A (AF) | D60x16.7SR4FE-ZP1C (AF+Opt. Antivibração) |
||||
|---|---|---|---|---|---|---|---|
| Tamanho do sensor(máx.) | 1/1.8” | ||||||
| Comprimento focal (mm) | 1× | 16.7 - 1000 | |||||
| 2× | 33.4 - 2000 | ||||||
| Rácio de zoom | 60x | ||||||
| Extensor | 2x | ||||||
| Montagem | Montagem em C | ||||||
| Alcance da íris | 1× | F3.5 - F16 | |||||
| 2× | F7.0 - F32 | ||||||
| Abertura máxima relativa (W/T) | 1:3.5 / 1:8.8 | ||||||
| M. O. D. （ｍ) | 5 | ||||||
| Filtro | ND | 1/5, 1/64 | |||||
| Corte de luz visível | ✔ | ||||||
| AF | - | ✔ (Aplicável para câmaras analógicas) | |||||
| Proteção contra vibração ótica | - | ✔ | |||||
| Interface de controlo da lente | Analógico | Série | |||||
| Controlo da lente | Zoom | Velocidade | Velocidade + Posição | ||||
| Focagem | Velocidade | Velocidade + Posição | |||||
| Íris | Automático(DC)+Velocidade | Automático(DC)+Posição | |||||
| Saída de posição | Zoom | ✔ | |||||
| Focagem | ✔ | ||||||
| Íris | - | ✔ | |||||
| Dia e noite | ✔ | ||||||
| Mecanismo de correção da temperatura | ✔ | ||||||
| Ajuste do eixo ótico | ✔ | - | ✔ | ||||
| Placa inferior reforçada | ✔ | - | |||||
| Distância focal traseira (no ar) (mm) | 24.85 | ||||||
| Comprimento focal da flange (mm) | 17.526 | ||||||
| Posição de saída da pupila (do plano da imagem) (mm) | 1× | -448.8 | |||||
| 2× | -85.23 | ||||||

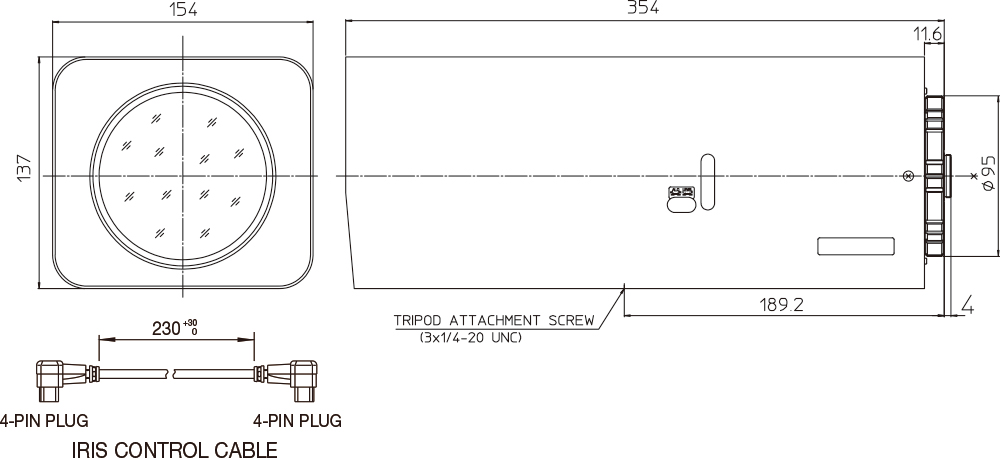

| Tamanho (HxWxL) (mm) | 137 x 154 x 377 | ||||||
| Peso (kg) | 6.5 | 6.7 | 6.5 | 7.1 | |||
| Rosca do filtro (mm) | Ｍ112 ｘ 0,75 mm | ||||||
| Temperatura Operacional | 0 ℃ - +50℃ | ||||||
- *1 Para mais informações sobre a ligação Íris-Remota.
- *1 A íris fecha automaticamente quando a câmara é desligada.
- *2 Para mais informações sobre a ligação Íris-Remota.
Estas são lentes de zoom com longo alcance focal, suportando grandes sensores de 1/1,8 polegadas (FD32x12.5) e 2/3 polegadas (FH32x15.6) para oferecer resolução full-HD.
Elas têm cerca de 20 % menor em altura, em comparação com modelos anteriores, para permitir a combinação com uma ampla gama de unidades de alojamento.
| FD32x12.5SR4A-CV1 | FH32x15.6SR4A-CV1 | ||
|---|---|---|---|
| Tamanho do sensor(máx.) | 1/1.8" | 2/3” | |
| Comprimento focal (mm) | 12.5 - 400 | 15.6 - 500 | |
| Rácio de zoom | 32x | ||
| Montagem | Montagem em C | ||
| Alcance da íris | F3.1 - F16 | F3.9 - F16 | |
| Abertura máxima relativa (W/T) | 1：3.1 / 1:5.2 | 1：3.9 / 1:6.5 | |
| M. O. D. （ｍ) | 3 | ||
| Filtro | Corte de luz visível | ✔ | |
| Interface de controlo da lente | Série + Analógico | ||
| Controlo da lente | Zoom | Velocidade | |
| Focagem | Velocidade | ||
| Íris | Automático (vídeo) + posição / automático (DC) | ||
| Saída de posição | Zoom | ✔ | |
| Focagem | ✔ | ||
| Íris | - | ||
| Dia e noite | ✔ | ||
| Ajuste do eixo ótico | Opção (AA-1) | ||
| Placa inferior reforçada | ✔ | ||
| Distância focal traseira (no ar) (mm) | 22.3 | 9.3 | |
| Comprimento focal da flange | 17.526 | ||
| Posição de saída da pupila (do plano da imagem) (mm) | -99 | -52 | |
| Tamanho (HxWxL) (mm) | 108 x 114 x 251 (máx. 258) | 108 x 114 x 256 (máx. 263) | |
| Peso (kg) | 2.8 | 2.9 | |
| Rosca do filtro (mm) | M82 x 0,75 mm | ||
| Temperatura Operacional | -10℃- +50 ℃ | ||
