Estrutura e princípio

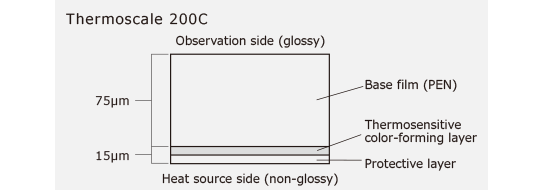

O filme base é revestido com uma camada de formação de cor termossensível e uma camada protetora, como na figura acima. Toque com a superfície não brilhante na fonte de calor e observe o lado brilhante da folha para ver os padrões de cor que representam a distribuição de calor.
O calor derrete o revelador e torna as paredes da microcápsula permeáveis, permitindo que o revelador penetre nas microcápsulas, onde reage com o agente de formação de cor para produzir cor.
Funcionalidades
Thermoscale 200C
A extensão da mudança de cor depende da temperatura da fonte de calor e do tempo de contacto. Mesmo à mesma temperatura, um tempo de contacto mais curto produz cores mais pálidas com uma tonalidade azul e o tempo de contacto crescente torna as cores mais profundas com uma tonalidade vermelha. Note que a mudança de cor também é influenciada por fatores como o tipo de material do lado oposto (ou seja, o lado da fonte de calor), características térmicas, pressão de contacto e fluxo de ar, pelo que a calibração deve ser realizada em condições reais de utilização.
Intervalo de temperatura de serviço recomendado: 15°C – 30°C Humidade de serviço recomendada: 35% HR - 80% HR
- * As cores da amostra acima foram produzidas pela Fujifilm sob condições de teste. A calibração deve ser realizada em condições reais de utilização para garantir a correspondência da temperatura.
Thermoscale 100
As folhas Thermoscale tornam-se pretas quando entram em contacto com uma fonte de calor. Um curto tempo de contacto produz cores pálidas. À medida que o tempo de contacto aumenta (à mesma temperatura), as cores tornam-se mais profundas. Note que a mudança de cor também é influenciada por fatores como o tipo de material do lado oposto (ou seja, o lado da fonte de calor), características térmicas, pressão de contacto e fluxo de ar, pelo que a calibração deve ser realizada em condições reais de utilização.
Intervalo de temperatura de serviço recomendado: 15°C – 30°C Humidade de serviço recomendada: 35% HR - 80% HR
- * As cores da amostra acima foram produzidas pela Fujifilm sob condições de teste. A calibração deve ser realizada em condições reais de utilização para garantir a correspondência da temperatura.
Como utilizar o Thermoscale
Corte um pedaço de filme Thermoscale na forma/comprimento necessário e coloque-o sobre ou dentro do equipamento.
Opere o equipamento da forma normal para que a folha Thermoscale entre em contacto direto com a fonte de calor.
- *O lado não brilhante deve estar voltado para a fonte de calor.
A modelação de cores é produzida na folha Thermoscale em resposta à distribuição de calor.
Retire a folha Thermoscale e observe a partir do lado brilhante.
- * O padrão de cores indica a distribuição de calor sobre a superfície de aquecimento.
