Un multiplicateur x2 intégré pour doubler instantanément la distance focale.
L’objectif est équipé d’un multiplicateur de focale intégré qui peut instantanément doubler la distance focale d’une simple pression sur un bouton (2000 mm pour la série D60x16.7SR4 et 1500 mm pour la série D60x12.5R3DE) Contrairement à un multiplicateur externe, la conception intégrée signifie que la position de la mise au point reste inchangée même lorsque le multiplicateur est activé.
Fonction optique anti-vibration « OS-TECH »
Les objectifs à grandes longueur de focales ont un angle de champ réduit à l’extrémité du téléobjectif. Les mouvements de l’appareil dus au vent ou à la hauteur selon la position d’installation provoquent un flou de l’image, ce qui rend difficile la capture du sujet. Afin de minimiser autant que possible le flou de bougé dans de telles conditions pour que les images restent stables et nettes, les objectifs CCTV de Fujinon sont équipés de la fonction optique anti-vibration appelée OS-TECH exclusive Fujifilm. Un capteur gyroscopique situé à l’intérieur de l’objectif détecte la quantité de vibrations et transmet les données au micro-ordinateur interne, qui utilise un logiciel pour calculer les corrections nécessaires et décaler ainsi le groupe de lentilles de correction afin de contrôler le flou bougé de l’image. Comme la correction est réalisée par les lentilles optiques, la fonction n’a pas de décalage temporel et fournit un effet anti-vibration sur toute la surface de l’écran. Au cours de la phase de développement, une attention particulière a été accordée à la pérennité et à la fiabilité de ces éléments anti-vibration avec la présence de roulements très résistants.
Doté du mécanisme de correction de température pour corriger automatiquement le décalage de mise au point induit par la température.
Les systèmes de vidéo surveillance sont souvent utilisés dans des conditions météorologiques difficiles. Des variations de température importantes peuvent décaler le champ de vision, entraînant une distorsion de la mise au point. Dans de telles conditions, le mécanisme de correction de température utilise les données du capteur de température sur l’objectif et déplace les éléments de la lentille dans les positions optimales pour maintenir le plan focal en continu, offrant ainsi une performance de mise au point stable même dans un environnement avec de grandes variations de température.
Une tourelle intégrée avec trois types de filtres différents qui peut être intervertie avec une seule commande.
Équipé de deux filtres ND qui réduisent la quantité de lumière dans des conditions de luminosité excessive pour obtenir une lumière optimale.
Lorsque la lumière du soleil empêche la sélection de la valeur f-stop souhaitée, le filtre ND peut être utilisé pour réduire la quantité de lumière tout en minimisant le déclin de la résolution causé par une ouverture plus petite. Les objectifs de la série D60x16,7 disposent de deux filtres ND dans les densités de 1/8 et 1/64.
Filtre anti-lumière visible
Utilisé dans des conditions où la visibilité est réduite (brouillard, pluie, etc.), ce filtre bloque la lumière visible qui se disperse dans l’air pour capturer clairement les images avec une lumière proche infrarouge.
Fournit des images claires avec un décalage de mise au point minimal 24h/24, quelle que soit la luminosité —— Objectif Day & Night
Les caméras de sécurité capturent les images en utilisant la lumière naturelle pendant la journée et utilisent un projecteur à lumière proche infrarouge pendant la nuit. L’utilisation de différentes longueurs d’onde de lumière provoque un décalage de l’emplacement de formation de l’image, ce qui entraîne des images floues.
L’objectif Day & Night de Fujinon est doté d’éléments optiques spéciaux en verre (éléments en verre Super ED et ED) qui permettent de s’assurer que l’image se forme en permanence sur le même plan, indépendamment du changement de source lumineuse, pour obtenir une netteté optimale.
Utilisation du verre « Super ED (Dispersion ultra-faible) » avec un niveau avancé de correction des aberrations chromatiques
Les zooms couvrant de longues distances focales souffrent inévitablement d’aberrations chromatiques, de couleurs qui « bavent » sur l’image. Le verre Super ED joue un rôle dans le contrôle de cette aberration chromatique. Il nécessite un matériau en verre souple, ce qui rend sa fabrication difficile. Cependant, grâce à la technologie optique exceptionnelle de Fujifilm, la série D60x16.7SR4 est dotée de deux grands éléments en verre Super ED pour obtenir une qualité d’image avancée.
Distance focale de bride réglable en ligne avec les appareils photo
La distance focale de bride doit être ajustée pour les appareils photo et objectifs individuels afin de faire correspondre précisément le point focal entre un appareil photo et son objectif. Les séries FD32x12.5 et FH32x15.6 permettent aux utilisateurs d’ajuster facilement et précisément la distance focale de bride sur l’objectif, à l’aide de clés hexagonales disponibles.
Filtre de lumière visible pour déflouter des images capturées dans des conditions où la visibilité est réduite à cause de l’humidité présente dans l’air
Utilisé dans des conditions où la visibilité est réduite (brouillard, pluie, etc.), ce filtre bloque la lumière visible pour capturer clairement les images avec une lumière proche infrarouge.
Comment le filtre de lumière visible réduit-il l’ombre des images ?
La lumière visible à courtes longueurs d’onde se disperse à cause des particules en suspension dans l’air. Cependant, la lumière proche infrarouge avec des longueurs d’onde plus longues a la caractéristique de pénétrer l’air plus facilement pour atteindre le sujet. Ce filtre bloque la lumière visible qui provoque du bruit vidéo, tout en faisant passer la lumière proche infrarouge à travers pour obtenir des images claires.
Installation plus pratique
Ces objectifs sont environ 20 % plus petits en hauteur par rapport aux modèles précédents afin d’être compatibles avec un plus grand nombre de boîtiers de caméra de sécurité.
Pour une meilleure stabilité lors de l’installation sur une plateforme de caméra de sécurité, les objectifs ont un total de huit prises, dont une pour installer un trépied régulier et sept prises M5 à sa base.
Compatibilité avec diverses interfaces
Les objectifs fournissent des bornes d’interface analogiques et en série (RS232C) pour le confort de l’utilisateur. Ils supportent les protocoles Pelco-D et C10 (Système de contrôle d’objectif propre à Fujifilm).
- * Voir le schéma de câblage de chaque objectif pour plus de détails.
Gammes
Série D60x16.7SR4
Un modèle de zoom 60x compact et léger avec anti-vibration optique*1, mise au point automatique*2 et compatibilité avec les appareils photo Full-HD
Il s’agit d’un objectif de caméra de surveillance avec zoom 60x, équipé de la première fonction anti-vibration optique au monde et compatible avec les appareils photo Full-HD.
Il est compatible avec les appareils photo Full-HD et est fourni dans un boîtier compact et léger malgré sa distance focale de 1000 mm.
L’objectif permet un système de sécurité compact à longue portée, idéal pour la surveillance des sites éloignés tels que les ports, les aéroports et les frontières nationales, ou pour la surveillance des barrages, des rivières, etc. pour la prévention des catastrophes.
- *1 Inclus dans D60x16.7SR4FE-ZP1C
- *2 Inclus dans D60x16.7SR4DE-ZP1A et D60x16.7SR4FE-ZP1C
| D60x16.7SR4DE-V21 | D60x16.7SR4DE-V23S | D60x16.7SR4DE-ZP1A (AF) | D60x16.7SR4FE-ZP1C (AF+Opt. Anti-vibrations) | ||||
|---|---|---|---|---|---|---|---|
| Taille du capteur (max.) | 1/1,8 po (2/3 cm) | ||||||
| Distance focale (mm) | 1× | 16,7 - 1000 | |||||
| 2× | 33,4 - 2000 | ||||||
| Rapport de zoom | 60x | ||||||
| Multiplicateur | 2x | ||||||
| Monture | Monture C | ||||||
| Plage d'iris | 1× | F3,5 - F16 | |||||
| 2× | F7,0 - F32 | ||||||
| Ouverture relative maximale (W/T) | 1:3,5 / 1:8,8 | ||||||
| M. O. D. (m) | 5 | ||||||
| Filtre | ND | 1/5, 1/64 | |||||
| Coupe de lumière visible | ✔ | ||||||
| AF | - | ✔(Valable pour les appareils photo analogiques) | |||||
| Anti-vibration optique | - | ✔ | |||||
| Interface de contrôle de l’objectif | Analogique | Série | |||||
| Contrôle de l’objectif | Zoom | Vitesse | Vitesse + position | ||||
| Mise au point | Vitesse | Vitesse + position | |||||
| Iris | Auto(DC)+Vitesse | Auto(DC)+Position | |||||
| Position de sortie | Zoom | ✔ | |||||
| Mise au point | ✔ | ||||||
| Iris | - | ✔ | |||||
| Jour & Nuit | ✔ | ||||||
| Mécanisme de correction de température | ✔ | ||||||
| Ajustement de l’axe optique | ✔ | - | ✔ | ||||
| Plaque inférieure renforcée | ✔ | - | |||||
| Distance focale arrière (dans l’air) (mm) | 24,85 | ||||||
| Longueur focale de bride (mm) | 17,526 | ||||||
| Position de la pupille de sortie (par rapport au plan de l’image) (mm) | 1× | -448,8 | |||||
| 2× | -85,23 | ||||||

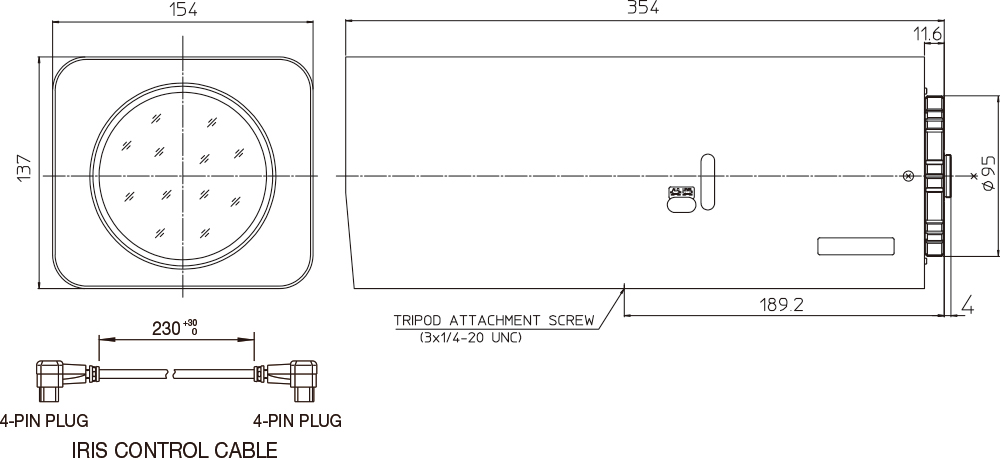

| Taille (HxWxL) (mm) | 137 x 154 x 377 | ||||||
| Poids (kg) | 6,5 | 6,7 | 6,5 | 7,1 | |||
| Filetage du filtre (mm) | M112 x 0,75 mm | ||||||
| Température de fonctionnement | de 0°C à 50°C | ||||||
- *1 Pour plus de détails sur la connexion à distance l’Iris.
- *1 L’iris se ferme automatiquement lorsque la caméra est éteinte.
- *2 Pour plus de détails sur la connexion à distance l’Iris.
FD32x12.5SR4A-CV1 / FH32x15.6SR4A-CV1
Ce sont des objectifs zooms à longue plage d’ouverture de focale, prenant en charge de grands capteurs 1/1,8 po (2/4 cm) (FD32x12,5) et 2/3 po (5/8 cm) (FH32x15,6) pour obtenir une résolution Full-HD.
Ils sont environ 20 % plus petits en hauteur par rapport aux modèles précédents pour être compatibles avec un grand choix de boîtiers.
| FD32x12.5SR4A-CV1 | FH32x15.6SR4A-CV1 | ||
|---|---|---|---|
| Taille du capteur (max.) | 1/1.8 po (2/4 cm) | 2/3 po (5/8 cm) | |
| Distance focale (mm) | 12.5 - 400 | 15.6 - 500 | |
| Rapport de zoom | 32x | ||
| Monture | Monture C | ||
| Plage d'iris | F3,1 - F16 | F3,9 - F16 | |
| Ouverture relative maximale (W/T) | 1:3,1 / 1:5,2 | 1:3,9 / 1:6,5 | |
| M. O. D. (m) | 3 | ||
| Filtre | Coupe de lumière visible | ✔ | |
| Interface de contrôle de l’objectif | Série + analogique | ||
| Contrôle de l’objectif | Zoom | Vitesse | |
| Mise au point | Vitesse | ||
| Iris | Auto (Vidéo) + Position / Auto (DC) | ||
| Position de sortie | Zoom | ✔ | |
| Mise au point | ✔ | ||
| Iris | - | ||
| Jour & Nuit | ✔ | ||
| Ajustement de l’axe optique | Option (AA-1) | ||
| Plaque inférieure renforcée | ✔ | ||
| Distance focale arrière (dans l’air) (mm) | 22,3 | 9,3 | |
| Longueur focale de bride | 17,526 | ||
| Position de la pupille de sortie (à partir du plan de l’image) (mm) | -99 | -52 | |
| Taille (HxWxL) (mm) | 108 x 114 x 251 (max. 258) | 108 x 114 x 256 (max. 263) | |
| Poids (kg) | 2,8 | 2,9 | |
| Filetage du filtre (mm) | M82 X 0,75 mm | ||
| Température de fonctionnement | de -10°C à 50°C | ||
