La pression et la répartition de la pression qui étaient difficiles à observer dans le passé, peuvent être maintenant facilement confirmées.
Prescale vous permet de mesurer facilement la répartition et la portée de la pression. Issu de la technologie avancée de revêtement de film mince de Fujifilm, le capteur d’inspection de pression du film vous permet de confirmer la répartition de celle-ci sur toute la surface en un coup d'œil. La couleur apparaît rouge lorsque la pression est appliquée, et la densité de la couleur varie en fonction de la pression. Pour couvrir une large plage de pressions (0,006 à 300 MPa), nous proposons huit types et neuf variantes de Prescale.
Les Prescale Sheets sont prédécoupées dans des dimensions simples d'utilisation. Elles sont conseillées aux utilisateurs débutants et pour les applications à petite échelle. Pour couvrir une large plage de pressions (0,2 à 300 MPa), nous proposons six types de Prescale Sheets.

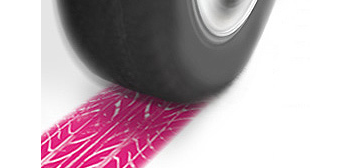

Mesure de la pression des pneus

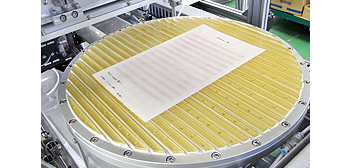

Mesure de la répartition de la pression d'un produit nettoyant sur des panneaux à cristaux liquides

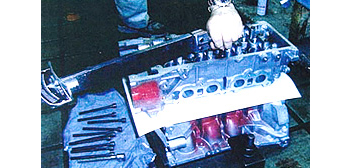

Mesure de la pression entre des têtes de cylindre et des blocs-cylindres
- Nom du produit / Modèle
Prescale (type à deux feuilles / type à feuille unique)
- Précision
± 10 % ou moins (mesuré par un densitomètre à 23 °C, 65 % HR)
- Température recommandée
20 °C à 35 °C*1
- Humidité recommandée
HR de 35 % à 80 % HR*2, *3
*1 Pression extrêmement basse (5LW) / pression très basse (4LW) / pression super-haute (HHS) 15 °C - 30 °C
*2 Pression extrêmement basse (5LW) / pression très basse (4LW) 20 % HR–75 % HR
*3 Pression super-haute (HHS) : 35 % HR–70 % HR
<Mode de calcul de la pression (MPa)>
Nous proposons neuf types de Prescale, et six types de Prescale Sheets en fonction de la plage de pression.
Chaque produit est destiné à une plage de pression précise (MPa). Les clients doivent s’assurer de la valeur de la pression de leur application.
- * Dans le code de produit, W indique le type à feuille double, tandis que S indique le type à feuille simple.
Outil de quantification de la pression
En utilisant les outils ci-dessous, vous pouvez quantifier la pression, effectuer des analyses détaillées et partager des données.
| Products |
Fuji Digital Analysis System fore  |
Pressure Image Analysis App  |
|---|---|---|
| Overview | Colorized Prescale is digitiloized using a scanner and converted into numerical data by software. | A dedicated app that enables easy quantification of pressure by capturing the colored Prescale with mobile device. |
| Usable Prescale | All Prescale |
Prescale (5LW~MW) |
| Supported Measurements | 6 Articles | 12 Articles |
| Inspection time*4 | Environ 2 minutes | Quelques secondes |
| Precision | Équivalent | |
*4 Temps de contrôle : Après l'enregistrement des conditions de contrôle, le temps écoulé entre la lecture de la pré-échelle et l'affichage des résultats du contrôle.
FUJIFILM Prescale Mobile a été sélectionné pour un prix international de design !
(Publié le 2023/12/4)
Red Dot Award:
Brands & Communication Design 2023
IDEA 2023 Finalist
Good Design Award 2023
Évaluation des juges : Étant donné que le vieillissement et la pénurie de travailleurs qualifiés deviendront des problèmes de plus en plus importants à l'avenir, ce service utilise un film de mesure de la pression qui applique la technologie du film que l'entreprise a cultivée pendant de nombreuses années, et permet la comparaison et la mesure automatique sur une application pour smartphone. Il fournit des fonctions de soutien telles que le jugement et permet à quiconque d'effectuer des inspections spécialisées à l'aide d'une interface utilisateur simple, et peut être considéré comme un bon exemple de l'utilisation de DX pour hériter et systématiser les compétences des artisans individuels.

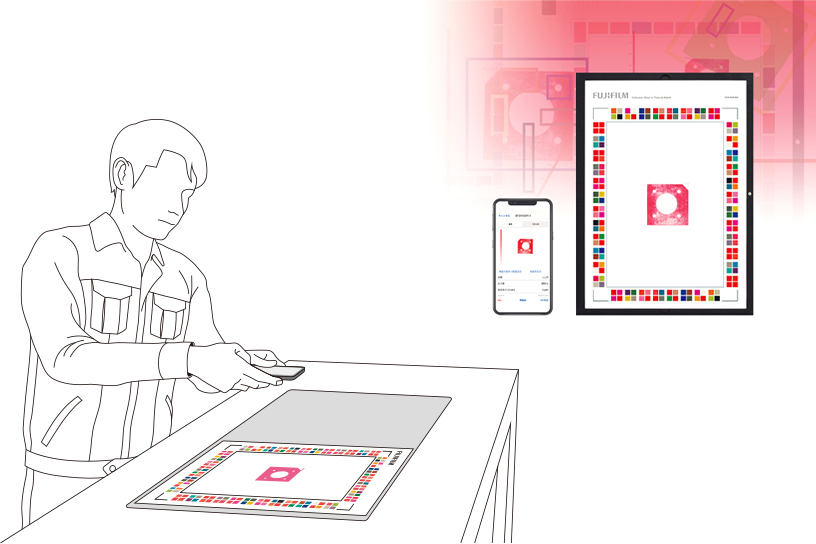

L'application qui permet à tout utilisateur de quantifier facilement la pression et d'autres résultats d'analyse.
Prescale Mobile est une application dédiée qui permet de quantifier facilement la pression en capturant le Prescale coloré à l'aide d'un appareil mobile. Vous pouvez également enregistrer et inspecter les images par rapport à votre propre échantillon limite.
- Inspection quantitative facile
- Améliorer la qualité de l'inspection
- Améliorer la traçabilité
Veuillez consulter la "page produit" pour plus de détails sur les fonctions, les spécifications, l'utilisation, etc. de FUJIFILM Prescale Mobile.
Le système de cartographie de la répartition de la pression FPD-8010E permet de prélever des échantillons de couleur produits par pression à l’aide de Prescale et des Prescale Sheets, et d’effectuer diverses analyses avec plus de précision. Grâce à la visualisation de la pression et aux analyses effectuées sur un ordinateur, les applications potentielles sont infinies – de la conception et développement de divers produits à l’amélioration de l’équipement de production, en passant par l’entretien.
- Nom du produit/Modèle
SYSTÈME DE CARTOGRAPHIE DE LA RÉPARTITION DE LA PRESSION DE FUJIFILM pour PRESCALE FPD-8010E
- Composant
Logiciel dédié (CD-ROM), couverture dédiée, feuille d’étalonnage, manuel d’installation
- Fonctions principales
Analyse de la pression / fonction de sortie des données de pression / fonction zoom partielle / fonction de synthèse de la longueur excessive
- Scanner applicable
Scanner Epson A4 : Perfection V37/V370 , Perfection V600
- Configuration requise
Système d’exploitation:
Windows10 Home/Pro（32Bit/64Bit）
Windows11 Home/Pro（64Bit）
CPU : 2GHz ou plus
Mémoire : 2GB ou plus
HDD : 32GB ou plus
Affichage : XGA ou meilleure, 65000 couleurs ou plus
Veuillez consulter la « Page du produit » pour obtenir des renseignements détaillés sur les fonctionnalités, l'utilisation, l’entretien/réparation, etc. de FPD-8010E. Vous pouvez également télécharger les versions d'évaluation et mettre à jour vers la dernière version des produits sur cette page Web.
- Brochure générale
- Applications pour les industries des smartphones et des tablettes
- Applications pour les industries automobiles
- Applications pour les industries alimentaires et pharmaceutiques
Vous pouvez demander en ligne d’autres informations sur les exemples d’application par utilisation ou par secteur d’activité, et demander des échantillons gratuits.
