HF-HA-1S Serie

Hochauflösende Objektive

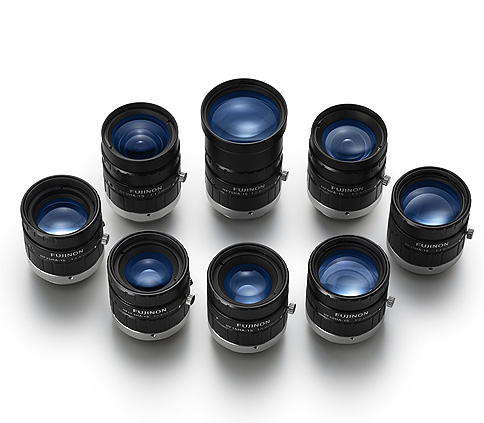

Die Fujinon HF-HA-1S Serie bietet ein Auflösungsvermögen von bis zu 6,2 μm Pixel Pitch (entspricht 1,5 Megapixel) und ist für 2/3"-Sensoren geeignet^*1.

*1 Das DF6HA-1S ist für Kameras bis zu 1/2" geeignet.

Spezifikationen der HF-HA-1S Serie

Die HF-HA-1S Serie ist die Nachfolgeserie der HF-HA-1B Serie und bietet die gleiche optische Leistung und die gleichen mechanischen Abmessungen.

Modell () Name des Vorgängermodells	Kompatible Sensorgrößen								Brennweite (mm)
Modell () Name des Vorgängermodells	4/3	1.1	1	1/1,2	2/3	1/1,8	1/2	1/3	Brennweite (mm)
DF6HA-1S (DF6HA-1B)	－	－	－	－	－	－	●	●	6
HF9HA-1S (HF9HA-1B)	－	－	－	－	●	●	●	●	9
HF12.5HA-1S (HF12.5HA-1B)	－	－	－	－	●	●	●	●	12,5
HF16HA-1S (HF16HA-1B)	－	－	－	－	●	●	●	●	16
HF25HA-1S (HF25HA-1B)	－	－	－	－	●	●	●	●	25
HF35HA-1S (HF35HA-1B)	－	－	－	－	●	●	●	●	35
HF50HA-1S (HF50HA-1B)	－	－	－	－	●	●	●	●	50
HF75HA-1S (HF75HA-1B)	－	－	－	－	●	●	●	●	75

● Kompatible Sensorgröße (std.): Ideale Größe für bestmögliches Auflösungsvermögen.

Hauptmerkmale

[photo] Objektive, die auf Platten der Vibrationsmaschine getestet werden

Vibrations- und stoßfestes Design

Nutzt ein einzigartiges mechanisches Design,^*2 um eine vibrations- und stoßfeste Abbildung zu erzielen. Geeignet für eine Vielzahl von Installationsumgebungen.

*2 Unsere eigene patentierte Technologie

(gemäß JIS C 60068-2-6)

Schwingungsfrequenz 10-60 Hz (Amplitude 0,75 mm) Schwingungsfrequenz 60-500 Hz (Beschleunigung 100 m/S2)
50 Zyklen

Produktbilder der Objektive, welche die hohe Bedienbarkeit/das einheitliche Design erklären.

Gute Bedienbarkeit/Einheitliches Design

Leichtes und kompaktes Design, das für den Einsatz mit kleinen Machine Vision Kameras geeignet ist. Der Objektivdurchmesser beträgt 29,5 mm über die 7 Modelle von 6 mm bis 50 mm. Der Objektivtubus verfügt über 3 Löcher für Blende und Fokus, sodass Benutzer entsprechend den Installationsbedingungen die am besten geeignete Position der Feststellschrauben auswählen können. Die Fokus- und die Blendenfunktion ist bei allen Modellen identisch.

Hohe Transmission im Infrarot Bereich

Die HF-HA-1S Serie verfügt über eine hohe Transmission im Infrarot Bereich und kann daher in Bildverarbeitungssystemen eingesetzt werden, die Infrarotbeleuchtung mit einer einzigen Wellenlänge^*3 verwenden.

*3 Es gibt keine Funktion, die sowohl sichtbares als auch Infrarotlicht fokussiert.

Stark bei kleinen Arbeitsabständen

Die Objektive bieten sehr kurze MODs, die Arbeitsabstände von nur 10 mm ermöglichen^*4.

*4 Im Fall des DF6HA-1S

Umfangreiches Angebot mit 8 Modellen

Die HF-HA-1S Serie umfasst 8 Modelle mit Brennweiten von 6 mm bis 75 mm, die für nahezu jede Anwendung geeignet sind.

Kompakte Größe

Die Objektive zeichnen sich durch ein kompaktes Design mit einem Außendurchmesser von nur φ29,5 mm aus.

* Das HF75HA-1S hat einen Durchmesser von nur φ31,5 mm

Niedrige F-No.

Die maximale Blendenöffnung von F1.2 sorgt auch bei schwachem Licht für ein klares Bild.

Modelle

DF6HA-1S

Brennweite [mm]	6
Blendenbereich (F.no)	F1.2-F16
Bildwinkel	57.3°x 43.8° (1/2")
Arbeitsabstand^*5(mm)	∞‐100
Bedienung des Fokus	Manuell
Bedienung der Blende	Manuell
Filtergewinde [mm]	M27 x 0.5
Objektivanschluss	C-Mount
Gewicht (ca.) [g]	50
Größe des Sensors (std.)^*6	1/2" (4,5 μm)
Größe des Sensors (max.)^*7	1/2" (4,5 μm)
TV-Verzeichnung [%]	-1,84
Abmessungen [mm]	Φ29.5×36.7

HF9HA-1S

Brennweite [mm]	9
Blendenbereich (F.no)	F1.4-F16
Bildwinkel	53.3°x 40.5° (2/3")
Arbeitsabstand^*5(mm)	∞‐100
Bedienung des Fokus	Manuell
Bedienung der Blende	Manuell
Filtergewinde [mm]	M27 x 0.5
Objektivanschluss	C-Mount
Gewicht (ca.) [g]	50
Größe des Sensors (std.)^*6	2/3" (6,2 μm)
Größe des Sensors (max.)^*7	2/3" (6,2 μm)
TV-Verzeichnung [%]	-2,00
Abmessungen [mm]	Φ29.5×35

HF12.5HA-1S

Brennweite [mm]	12,5
Blendenbereich (F.no)	F1.4-F16
Bildwinkel	39.2°x 29.4° (2/3")
Arbeitsabstand^*5 (mm)	∞-100
Bedienung des Fokus	Manuell
Bedienung der Blende	Manuell
Filtergewinde [mm]	M25,5 x 0,5
Objektivanschluss	C-Mount
Gewicht (ca.) [g]	40
Größe des Sensors (std.)^*6	2/3" (6,2 μm)
Größe des Sensors (max.)^*7	2/3" (6,2 μm)
TV-Verzeichnung [%]	-1,95
Abmessungen [mm]	Φ29.5×29.5

HF16HA-1S

Brennweite [mm]	16
Blendenbereich (F.no)	F1.4-F16
Bildwinkel	30.5°x 22.9° (2/3")
Arbeitsabstand^*5 (mm)	∞-100
Bedienung des Fokus	Manuell
Bedienung der Blende	Manuell
Filtergewinde [mm]	M25,5 x 0,5
Objektivanschluss	C-Mount
Gewicht (ca.) [g]	40
Größe des Sensors (std.)^*6	2/3" (6,2 μm)
Größe des Sensors (max.)^*7	2/3" (6,2 μm)
TV-Verzeichnung [%]	-0,87
Abmessungen [mm]	Φ29.5×29.5

HF25HA-1S

Brennweite [mm]	25
Blendenbereich (F.no)	F1.4-F16
Bildwinkel	19.4°x 14.6° (2/3")
Arbeitsabstand^*5 (mm)	∞-150
Bedienung des Fokus	Manuell
Bedienung der Blende	Manuell
Filtergewinde [mm]	M25,5 x 0,5
Objektivanschluss	C-Mount
Gewicht (ca.) [g]	40
Größe des Sensors (std.)^*6	2/3" (6,2 μm)
Größe des Sensors (max.)^*7	2/3" (6,2 μm)
TV-Verzeichnung [%]	-0,19
Abmessungen [mm]	Φ29.5×29.5

HF35HA-1S

Brennweite [mm]	35
Irisbereich (F. nao)	F1.6-F22
Bildwinkel	14.3°x 10.8° (2/3")
Arbeitsabstand^*5 (mm)	∞-250
Bedienung des Fokus	Manuell
Bedienung der Blende	Manuell
Filtergewinde [mm]	M25,5 x 0,5
Objektivanschluss	C-Mount
Gewicht (ca.) [g]	40
Größe des Sensors (std.)^*6	2/3" (6,2 μm)
Größe des Sensors (max.)^*7	2/3" (6,2 μm)
TV-Verzeichnung [%]	0,10
Abmessungen [mm]	Φ29.5×29.5

HF50HA-1S

Brennweite [mm]	50
Blendenbereich (F.no)	F2.3-F22
Bildwinkel	10.1°x 7.6° (2/3")
Arbeitsabstand^*5 (mm)	∞-500
Bedienung des Fokus	Manuell
Bedienung der Blende	Manuell
Filtergewinde [mm]	M25,5 x 0,5
Objektivanschluss	C-Mount
Gewicht (ca.) [g]	45
Größe des Sensors (std.)^*6	2/3" (6,2 μm)
Größe des Sensors (max.)^*7	2/3" (6,2 μm)
TV-Verzeichnung [%]	0,06
Abmessungen [mm]	Φ29.5×29.5

HF75HA-1S

Brennweite [mm]	75
Blendenbereich (F.no)	F2.8-F22
Bildwinkel	6.7°x 5.0° (2/3")
Arbeitsabstand^*5 (mm)	∞-1.100
Bedienung des Fokus	Manuell
Bedienung der Blende	Manuell
Filtergewinde [mm]	M30.5 x 0.5
Objektivanschluss	C-Mount
Gewicht (ca.) [g]	50
Größe des Sensors (std.)^*6	2/3" (6,2 μm)
Größe des Sensors (max.)^*7	2/3" (6,2 μm)
TV-Verzeichnung [%]	0,36
Abmessungen [mm]	Φ31.5×48

*5 Von der Vorderseite des Objektivtubus.
*6 Größe des Sensors (std.): Ideale Größe für bestmögliches Auflösungsvermögen.
*7 Größe des Sensors (max.): Die maximale Sensorgröße variiert ja nach Modell. Bitte überprüfen Sie die Lichtmenge und Auflösung in den Randbereichen, die für Ihre spezielle Anwendung relevant sind.

HF-HA-1S Serie - Übersicht
