Die leicht zu lesende und leicht zu verstehende Prescale-Druckanalyse im numerischen Format ist jetzt verfügbar!
Das FPD-8010E bietet eine breite Palette an effektiven Präsentations- und Berichtsfunktionen, wobei die FPD-8010E-Software und ein Scanner zur Digitalisierung der Prescale-Ausgaben eingesetzt werden, damit der Benutzer facettenreiche Messdaten wie Druckverteilung und -vergrößerung, Querschnittsverteilung und 3D-Bilddarstellung erstellen kann.
Dies dient der Beschleunigung der Produktentwicklung und der Verbesserung der Erträge auf der Grundlage detaillierter, facettenreicher Messdaten und Analysen.
Systemkonfiguration
Dedizierte Software
Wandelt Prescale-Dichtewerte in Druckwerte um.
Dedizierte Abdeckung
Diese Manuskript-Scannerabdeckung verbessert die Genauigkeit beim Lesen von Daten.
Kalibrierungsblatt
Das Kalibrierungsblatt begrenzt Lesefehler des Scanners auf einen festen Bereich.
Es werden verschiedene Daten wie Durchschnittsdruck und Höchstdruck angezeigt.*1
Das angegebene Feld wird vergrößert. (X 4, X 8, X 16)
Die Druckverteilung auf einer Linie, die durch einen bestimmten Punkt verläuft, wird in einem Liniendiagramm dargestellt.
Druck wird in 3-D-Form angezeigt.*2
Gesamtgewichtsverteilung
Die oberen und linken Segmente des Gesamtdrucks werden in einem Balkendiagramm angezeigt.
Histogramm-Analyse
Der Druck auf den Umfang wird als Histogramm angezeigt.*2
Ausgabe von Textdaten
Druckdaten werden in eine Textdatei exportiert.*2
Druckverteilungs-Animation
Die Druckwerte werden schrittweise in einem animierten Format angezeigt.
- *1 Der Bereich für Ultra Extreme Low Pressure (5LW), der mit dem Druckbildanalysesystem FPD-8010E gemessen werden kann, beträgt 0,015MPa bis 0,050MPa.
- *2 Ultra Extreme Low Pressure (5LW) wird nicht unterstützt.

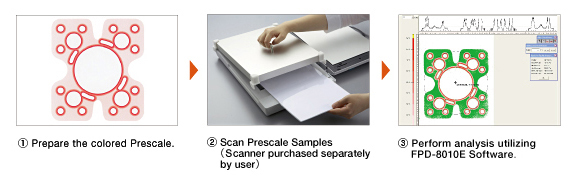

Anwendung
![](https://asset.fujifilm.com/www/at/files/2023-06/5d543af075cb8ccdbfe73a8f2ec07af7/fig_howto_08.jpg)
