Estructura y principio

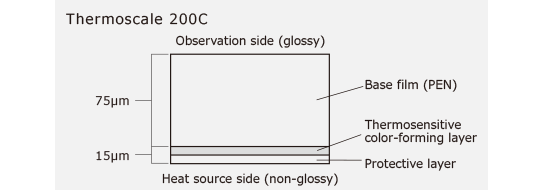

La película base está recubierta con una capa formadora de color termosensible y una capa protectora, como se muestra en la figura anterior. Acerque la superficie no brillante a la fuente de calor y observe el lado brillante de la hoja para ver los patrones de color que representan la distribución del calor.

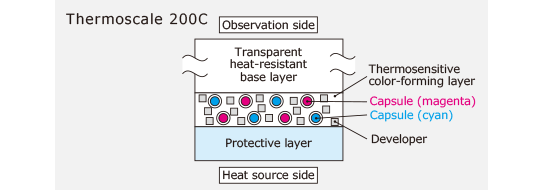

El calor funde el revelador y hace que las paredes de las microcápsulas sean permeables, lo que permite que el revelador ingrese en las microcápsulas, donde reacciona con el agente formador de color para producir color.
Características
Thermoscale 200C

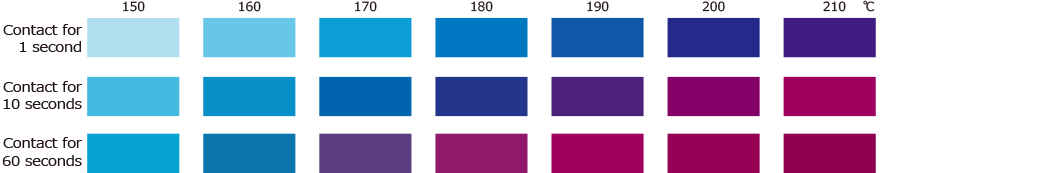

El grado de cambio de color depende de la temperatura de la fuente de calor y del tiempo de contacto. Incluso a la misma temperatura, un tiempo de contacto más corto produce colores más pálidos con un tinte azul y el aumento del tiempo de contacto hace que los colores sean más profundos con un tinte rojo. Tenga en cuenta que el cambio de color también se ve influenciado por factores como el tipo de material en el lado opuesto (es decir, el lado de la fuente que no es de calor), las características térmicas, la presión de contacto y el flujo de aire, por lo que la calibración debe realizarse en condiciones de uso reales.
Rango de temperatura de servicio recomendado: 15 °C a 30 °C Humedad de servicio recomendada: 35 % HR a 80 % HR
- * Fujifilm produjo los colores de muestra anteriores en condiciones de prueba. La calibración debe realizarse en condiciones de uso reales para garantizar la correspondencia de temperatura.
Thermoscale 100

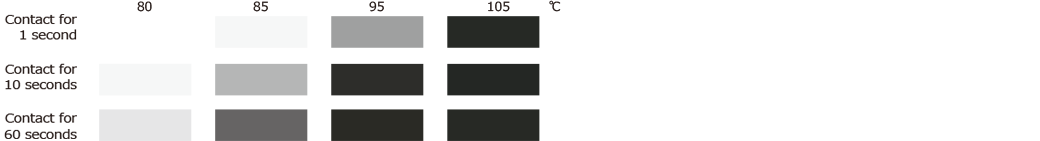

Las hojas de Thermoscale se vuelven negras cuando entran en contacto con una fuente de calor. Un tiempo de contacto corto produce colores pálidos. A medida que aumenta el tiempo de contacto (a la misma temperatura), los colores se vuelven más intensos. Tenga en cuenta que el cambio de color también se ve influenciado por factores como el tipo de material en el lado opuesto (es decir, el lado de la fuente que no es de calor), las características térmicas, la presión de contacto y el flujo de aire, por lo que la calibración debe realizarse en condiciones de uso reales.
Rango de temperatura de servicio recomendado: 15 °C a 30 °C Humedad de servicio recomendada: 35 % HR a 80 % HR
- * Fujifilm produjo los colores de muestra anteriores en condiciones de prueba. La calibración debe realizarse en condiciones de uso reales para garantizar la correspondencia de temperatura.
Cómo usar Thermoscale
Corte una pieza de película Thermoscale en la forma/longitud requerida y colóquela sobre el equipo o dentro de este.
Utilice el equipo de manera normal para que la hoja de Thermoscale entre en contacto directo con la fuente de calor.
- * El lado no brillante debe estar orientado hacia la fuente de calor.
El patrón de color se produce en la hoja de Thermoscale en respuesta a la distribución de calor.
Retire la hoja de Thermoscale y observe desde el lado brillante.
- * El patrón de color indica la distribución de calor sobre la superficie de calentamiento.
