Película de medición de presión -Prescale-
Esta es la película que puede medir la presión.
Ahora se puede confirmar fácilmente la presión y la distribución de presión, que no se podían observar visualmente en el pasado.
Prescale le permite medir fácilmente la distribución y el rango de presión. Creado con las avanzadas tecnologías de recubrimiento de película fina de Fujifilm, el sensor de inspección de presión en toda la película le permite confirmar la distribución de presión de toda la superficie de un vistazo. El color aparece rojo cuando se aplica presión y la densidad del color varía según la cantidad de presión. Para cubrir un amplio rango de presión (0.006 a 300 MPa), suministramos nueve tipos de Prescale.
Película de medición de presión -Tipo de Hoja de Prescale-
Las Hojas de Prescale hacen que la medición de presión sea más accesible.
Las Hojas de Prescale son una versión de Prescale que se cortan previamente en tamaños fáciles de usar. Se recomienda para usuarios principiantes y para aplicaciones a pequeña escala. Para cubrir un amplio rango de presión (0.2 a 300 MPa), suministramos seis tipos de Hojas de Prescale.

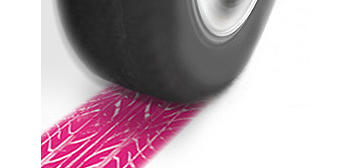

Mida la presión de los neumáticos

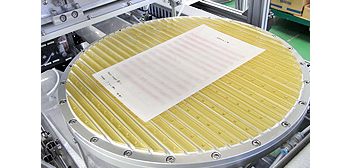

Mida la distribución de presión del pulidor de limpieza contra los paneles de cristal líquido

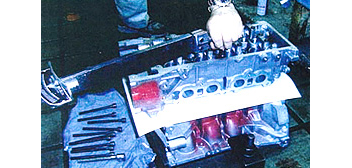

Mida la presión entre las culatas y los bloques de cilindros
- Nombre/modelo del producto
Prescale (tipo de dos hojas/tipo de una sola hoja)
- Precisión
±10 % o menos (medido por un densitómetro a 23 °C, 65 % HR)
- Temperatura recomendada
20 °C a 35 °C*1
- Humedad recomendada
35 % HR a 80 % HR*2 *3
*1 Presión ultrabaja (5LW)/Presión extremadamente baja (4LW)/Presión superalta (HHS): 15 °C a 30 °C
*2 Presión ultrabaja (5LW)/Presión extremadamente baja (4LW): 20 % HR a 75 % HR
*3 Presión superalta (HHS): 35 % HR a 70 % HR
<Cómo calcular el valor de la presión (MPa)>
Proporcionamos nueve tipos de Prescale y seis tipos de Hojas de Prescale para usar según el rango de presión.
Cada producto se fabrica para un cierto rango de presión (MPa). Los clientes deben confirmar el valor de presión de su entorno de aplicación.
- * W en los códigos de producto indica el tipo de dos hojas, S indica el tipo de una sola hoja
Sistema de mapeo de distribución de presión FPD-8010E
Es posible compartir análisis y datos detallados con el sistema de mapeo de distribución de presión.
El sistema de mapeo de distribución de presión FPD-8010E hace posible tomar muestras de color producidas por presión utilizando Prescale y Hojas de Prescale, y realizar varios métodos de análisis con mayor precisión. Al visualizar la presión y realizar análisis en una PC, habría una gran variedad de posibles aplicaciones, desde el diseño y desarrollo de varios productos hasta la mejora de los equipos de producción y la realización de mantenimiento.
- Nombre/modelo del producto
SISTEMA DE MAPEO DE DISTRIBUCIÓN DE PRESIÓN DE FUJIFILM PARA PRESCALE FPD-8010E
- Componentes
Software exclusivo (CD- ROM), cubierta exclusiva, hoja de calibración, manual de instalación
- Funciones principales
Análisis de presión/función de salida de datos de presión/función de zoom parcial/función de síntesis de longitud excesiva
- Escáner aplicable
Escáner Epson A4: Perfection V37/V370 , Perfection V600
- Requisitos del sistema
Windows 7, 8, 8.1, 10 (32/64 bits), CPU de 2 GHz o superior, memoria de 2 GB o superior, espacio en disco de 2 GB o superior,
pantalla 1024 x 768 60 000 colores o más
Consulte la “Página del producto” para obtener información detallada sobre la funcionalidad, el uso, el mantenimiento/servicio de reparación, etc. de FPD-8010E. También puede descargar versiones de prueba y actualizar a la última versión de los productos desde esta página web.
Puede descargar el folleto general y otra información de aplicaciones para Prescale.
- Folleto general
- Aplicaciones para los sectores de teléfonos inteligentes y tabletas
- Aplicaciones para el sector automotriz
- Aplicaciones para el sector alimentario y farmacéutico
También estamos aceptando solicitudes en línea acerca de otra información sobre ejemplos de aplicaciones por uso o por sectores, y consultas de muestras gratuitas.
