Druckmessfolie – Prescale –
Das ist die Folie, die Druck messen kann.
Druck und Druckverteilung, die bislang nicht mit dem bloßen Auge erfasst werden konnten, lassen sich jetzt einfach bestimmen.
Mit Prescale können Sie die Druckverteilung und -reichweite einfach messen. Unter Einsatz der ausgereiften Dünnfilmbeschichtungstechnologien von Fujifilm wurde eine Folie mit einem über die gesamte Folie verteilten Drucksensor entwickelt, der die Verteilung des Drucks über die gesamte Fläche auf einen Blick erkennen lässt. Stellen, auf die Druck ausgeübt wird, färben sich rot, wobei die Farbintensität je nach Druckkraft unterschiedlich ist. Um einen weiten Druckbereich (0,006 bis 300 MPa) abzudecken, bieten wir neun Arten von Prescale.
Druckmessfolie – Prescale Sheet –
Mit Prescale Sheets sind Druckmessungen noch unkomplizierter.
Prescale Sheets sind fertig zugeschnittene Prescale-Bögen in praktischen Größen. Diese empfehlen sich besonders für Einsteiger und die Verwendung in kleinem Maßstab. Prescale Sheets sind in sechs Typen (0,2 bis 300 MPa) erhältlich, um einen großen Bereich an Druckwerten abzudecken.

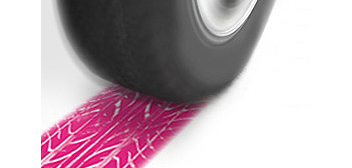

Messung des Reifendrucks

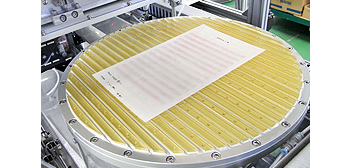

Messung der Verteilung des Drucks von Reinigungspolitur auf Flüssigkeitskristallanzeigen

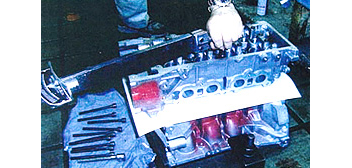

Messung des Drucks zwischen Zylinderköpfen und Zylinderblöcken
- Produktname/Modell
Prescale (zweischichtig/einschichtig)
- Präzision
±10 % oder weniger (gemessen mit einem Densitometer bei 23 °C, 65 % RF)
- Empfohlene Temperatur
20 bis 35 °C*1
- Empfohlene Luftfeuchtigkeit
35 % bis 80 % RF*2, *3
*1 Ultra-extremer Niederdruck (5LW) / extremer Niederdruck (4LW) / Superhochdruck (HHS): 15°C–30°C
*2 Ultra-extrem niedriger Druck (5LW) / extrem niedriger Druck (4LW): 20% RH–75 % RH
*3 Superhochdruck (HHS): 35 % RH–70 % RH
<So berechnet man den Druckwert (MPa)>
Je nach Druckbereich liefern wir neun Arten von Prescale-Blättern und sechs Arten von Prescale-Blättern zur Verwendung.
Jedes Produkt ist für einen bestimmten Druckbereich (MPa) geeignet. Es empfiehlt sich, vor dem Kauf den Druckwert für den vorgesehenen Anwendungszweck zu bestimmen.
- * W im Produktcode steht für zweischichtig und S für einschichtig
Werkzeug zur Quantifizierung des Drucks
Mit den unten aufgeführten Tools können Sie den Druck quantifizieren, detaillierte Analysen durchführen und Daten austauschen.

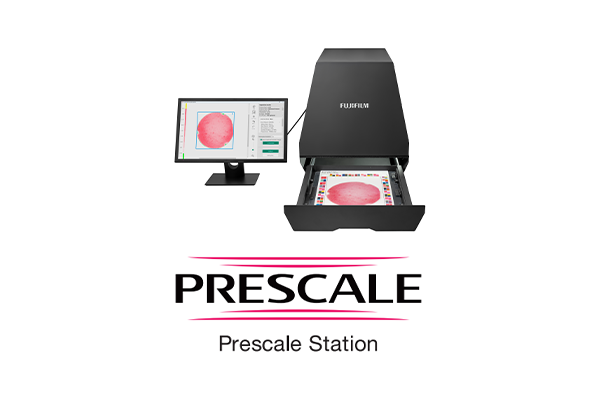

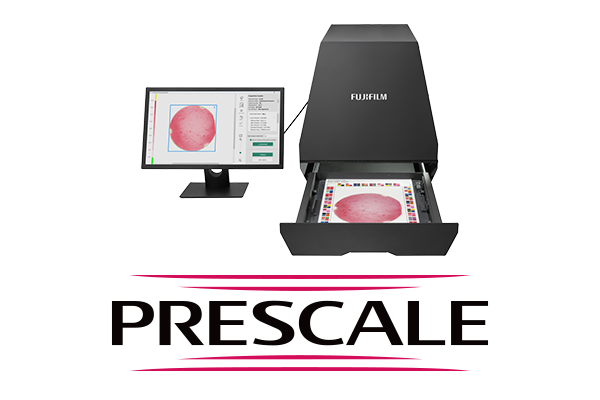

| Produkte | Fuji Digital Analysis System fore  | Pressure Image Analysis App  |
|---|---|---|
| Übersicht | Die kolorierte Vorabskala wird mit einem Scanner digitalisiert und per Software in numerische Daten umgewandelt. | Eine spezielle App, die eine einfache Quantifizierung des Drucks durch Erfassen der farbigen Prescale mit einem mobilen Gerät ermöglicht. |
| Verwendbar Prescale | Alle Prescale | Prescale (5LW~MW) |
| Unterstützte Messungen | 6 Artikel | 12 Artikel |
| Inspektionszeit*4 | Etwa 2 Minuten | Wenige Sekunden |
| Präzision | Äquivalent | |
*4 Inspektionszeit: Nach der Registrierung der Prüfbedingungen die Zeit vom Ablesen der Vorskala bis zur Anzeige der Prüfergebnisse.
Red Dot Award:
Brands & Communication Design 2023
IDEA 2023 Finalist
Good Design Award 2023
Richterbewertung: Da die Überalterung von Fachkräften und der Fachkräftemangel in Zukunft immer mehr an Bedeutung gewinnen werden, nutzt dieser Dienst eine Druckmessfolie, die die vom Unternehmen über viele Jahre hinweg kultivierte Folientechnologie anwendet und den Vergleich und die automatische Messung über eine Smartphone-App ermöglicht. Er bietet Unterstützungsfunktionen wie z. B. die Beurteilung und ermöglicht es jedem, spezialisierte Inspektionen über eine einfache Benutzeroberfläche durchzuführen, und kann als ein gutes Beispiel für die Nutzung von DX zur Übernahme und Systematisierung der Fähigkeiten einzelner Handwerker bezeichnet werden.
FUJIFILM Prescale Mobile
Die App, die es jedem Benutzer ermöglicht, Druck und andere Analyseergebnisse mit Leichtigkeit zu quantifizieren.

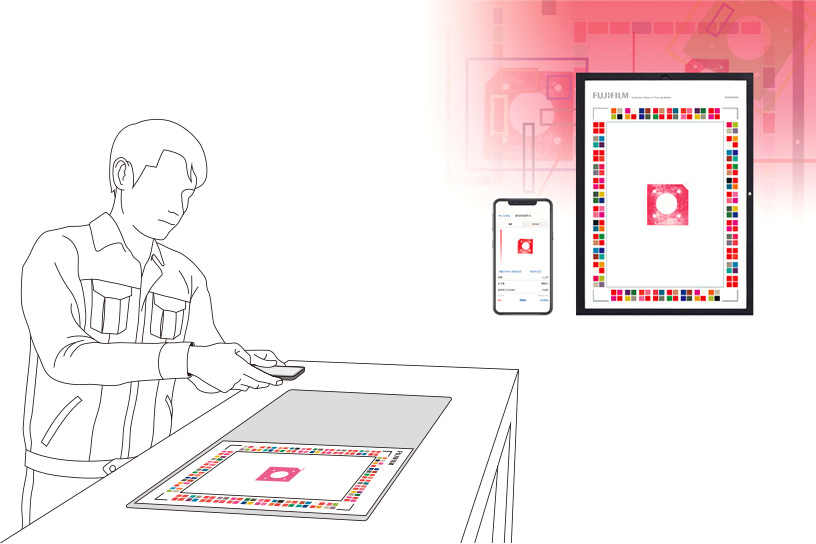

Prescale Mobile ist eine spezielle App, die eine einfache Quantifizierung des Drucks ermöglicht, indem die farbige Prescale mit einem mobilen Gerät erfasst wird. Sie können auch Bilder mit Ihrer eigenen Grenzprobe registrieren und prüfen.
- Leichte quantitative Inspektion
- Verbessern Sie die Qualität der Inspektion
- Verbesserte Rückverfolgbarkeit
Ausführliche Informationen zu Funktionen, Spezifikationen, Verwendung usw. von FUJIFILM Prescale Mobile finden Sie auf der Produktseite
Druckverteilungsanalysesystem FPD-8010E
Zum Austausch detaillierter Analysen und Daten gibt es ein spezielles Analysesystem.
Mit dem Auswertesystem FPD-8010E können mithilfe von Prescale und Prescale Sheets durch Druck erzeugte Farben mittels verschiedener Analysemethoden genauer ausgewertet werden. Durch die Visualisierung des Drucks und die Durchführung von Analysen auf einem PC würde es eine Vielzahl potenzieller Anwendungen geben - vom Entwurf und der Entwicklung verschiedener Produkte bis zur Verbesserung der Produktionsausrüstung und der Durchführung von Wartungsarbeiten.
- Produktname/Modell
FUJIFILM DRUCKVERTEILUNGSANLYSESYSTEM für PRESCALE FPD-8010E
- Komponenten
Spezielle Software (CD-ROM), spezielle Abdeckung, Kalibrierungsblatt, Installationsanleitung
- Hauptfunktionen
Druckauswertung / Export von Druckkraftdaten / Detailvergrößerung / Überlängensynthese
- Anwendbarer Scanner
Epson A4 Scanner: Perfection V37/V370 , Perfection V600
- Systemvoraussetzungen
OS :
Windows10 Home/Pro（32Bit/64Bit）
Windows11 Home/Pro（64Bit）
CPU : 2 GHz oder höher
Speicher : 2GB oder mehr
HDD : 32GB oder mehr
Display : XGA oder besser, 65.000 Farben oder mehr
Auf der Produktseite für FPD-8010E finden Sie detaillierte Informationen über die Funktionen, die Nutzung, Pflege, Reparatur usw. dieser Software. Über diese Webseite können Sie auch Demoversionen herunterladen und die Produkte auf die neueste Version aktualisieren.
Sie können allgemeine Broschüren und andere Anwendungsinformationen für Prescale herunterladen.
- Allgemeine Broschüre
- Anwendungen für die Smartphone- und Tablet-Computer-Branche
- Anwendungen für die Automobilindustrie
- Anwendungen für die Lebensmittel- und Pharmaindustrie
Wir akzeptieren auch Online-Anfragen nach anderen Informationen zu Anwendungsbeispielen nach Verwendung oder Branche sowie kostenlose Musteranfragen.
