Prescale - Pellicola per la misurazione della pressione

Pellicola per la misurazione della distribuzione di pressione -Prescale

Si tratta della pellicola in grado di misurare la pressione.
La pressione e la distribuzione della pressione, che non potevano essere osservate visivamente in passato, ora possono essere confermate facilmente.

Prescale consente di misurare facilmente la distribuzione della pressione e la portata. Creato utilizzando le avanzate tecnologie di rivestimento a pellicola sottile di Fujifilm, il sensore di ispezione della pressione sull’intera pellicola consente di confermare immediatamente la distribuzione della pressione dell’intera superficie. Il colore risulta rosso nel punto in cui viene applicata la pressione e la densità di colore varia in base alla quantità di pressione. Per coprire un ampio intervallo di pressione (da 0,006 a 300 MPa), forniamo nove tipi di Prescale.

Vedi qui per download dei documenti e i servizi dei prodotti di esempio

Pellicola per la misurazione della distribuzione di pressione -Tipo di foglio Prescale

I fogli Prescale rendono la misurazione della pressione di più facile accesso.

I fogli Prescale sono una versione di Prescale pretagliata in dimensioni facili da utilizzare. Sono consigliati per i nuovi utenti e per le applicazioni su piccola scala. Per coprire un ampio intervallo di pressione (da 0,2 a 300 MPa), forniamo sei tipi di fogli Prescale.

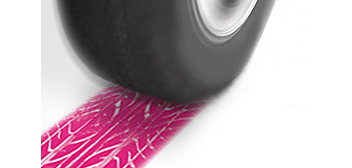

Misurazione della pressione degli pneumatici

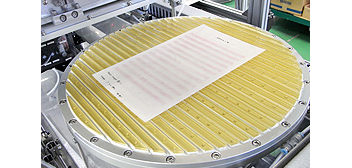

Misurazione della distribuzione della pressione del lucidante di pulizia sui pannelli a cristalli liquidi

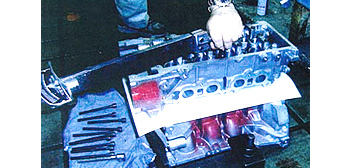

Misurazione della pressione tra le testate e i blocchi dei cilindri

Nome del prodotto/Modello: Prescale (tipo a due fogli/monofoglio)
Precisione: ±10% o meno (misurata con un densitometro a 23 °C, 65% di umidità relativa)
Temperatura consigliata: Da 20 °C a 35 °C^*1
Umidità consigliata: Dal 35% all’80% di umidità relativa^{*2 *3}

*1 Pres. ultra-bassa (5LW)/Pres. estrem. bassa (4LW)/Pres. super alta (HHS): 15-30°C
*2 Pres. ultra-bassa (5LW)/Pres. estrem. bassa (4LW): 20%-75% di UR
*3 Pres. super alta (HHS): 35%-70% di UR

<Come calcolare il valore della pressione (MPa)>

Forniamo nove tipi di Prescale e sei tipi di fogli Prescale da utilizzare a seconda dell’intervallo di pressione.
Ogni prodotto è realizzato per un determinato intervallo di pressione (MPa). I clienti devono confermare il valore della pressione del loro ambiente applicativo.

1 MPa = 1 N/mm² ≒ 10.2 kgf/cm²

To obtain the pressure value, you need the mass (kg) or newtons (N), as well as the surface area (mm² or cm²).
For instance, if 100 kg is applied on a 100 mm² (1 cm²) surface, the calculation is 100 kgf/cm².
Divide this value by 10.2. The formula is 100 kgf/cm² / 10.2 = 9.8 MPa.

* La lettera W nei codici dei prodotti indica il tipo a due fogli, la lettera S il tipo monofoglio.

Strumento di quantificazione della pressione

Prodotti	Fuji Digital Analysis System fore Prescale FPD-8010E Clicca qui per maggiori informazioni	Pressure Image Analysis App FUJIFILM Prescale Mobile Clicca qui per maggiori informazioni
Panoramica	La prescala colorata viene digitalizzata con uno scanner e convertita in dati numerici dal software.	Un'applicazione dedicata che consente di quantificare facilmente la pressione catturando la Prescale colorata con il dispositivo mobile.
Prescale utilizzabile	Tutti i prescale	Prescale (5LW~MW) High Tempreture LLW
Misurazioni supportate	6 Articoli	12 Articoli
Tempo di ispezione*4	Circa 2 minuti	Pochi secondi
Precisione	Equivalente

*4 Tempo di ispezione: Dopo la registrazione delle condizioni di ispezione, il tempo che intercorre tra la lettura della pre-scala e la visualizzazione dei risultati dell'ispezione.

Red Dot Award:
Brands & Communication Design 2023

IDEA 2023 Finalist

FUJIFILM Prescale Mobile è stato selezionato per un premio internazionale di design!

(Pubblicato il 2023/12/4)

Good Design Award 2023

Valutazione dei giudici: dato che l'invecchiamento dei lavoratori specializzati e la carenza di manodopera qualificata diventeranno problemi sempre più importanti in futuro, questo servizio utilizza una pellicola per la misurazione della pressione che applica la tecnologia della pellicola che l'azienda ha coltivato nel corso di molti anni, e consente il confronto e la misurazione automatica su un'applicazione per smartphone. Fornisce funzioni di supporto come il giudizio e permette a chiunque di eseguire ispezioni specializzate utilizzando una semplice interfaccia utente, e si può dire che sia un buon esempio di utilizzo di DX per ereditare e sistematizzare le competenze dei singoli artigiani.

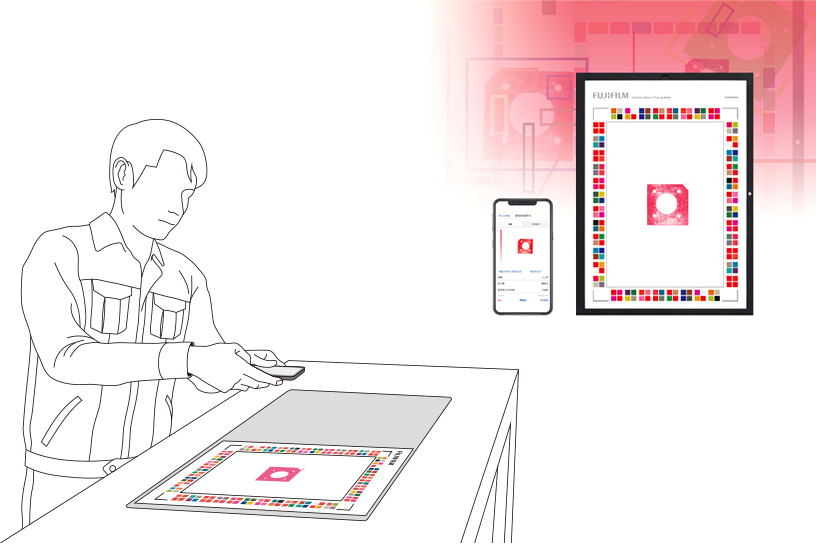

FUJIFILM Prescale Mobile

L'applicazione che consente a qualsiasi utente di quantificare la pressione e altri risultati di analisi con facilità.

Prescale Mobile è un'applicazione dedicata che consente di quantificare facilmente la pressione acquisendo la Prescale colorata con il dispositivo mobile. È inoltre possibile registrare e ispezionare le immagini rispetto al proprio campione limite.

Ispezione quantitativa semplice
Migliorare la qualità dell'ispezione
Migliorare la tracciabilità

Per maggiori dettagli sulle funzioni, le specifiche, l'utilizzo, ecc. di FUJIFILM Prescale Mobile, consultare la "Pagina del prodotto".

Per saperne di più

Sistema di mappatura della distribuzione della pressione FPD-8010E

Utilizzando il sistema di mappatura della distribuzione della pressione è possibile condividere analisi e dati dettagliati.

Il sistema di mappatura della distribuzione della pressione FPD-8010E consente di prelevare campioni di colore prodotti dalla pressione utilizzando Prescale e i fogli Prescale e di eseguire vari metodi di analisi in modo più preciso. La visualizzazione della pressione e l’esecuzione di l’analisi su un PC consentono un’ampia varietà di potenziali applicazioni, dalla progettazione e dallo sviluppo di vari prodotti al miglioramento delle apparecchiature di produzione e alla conduzione della manutenzione.

Nome del prodotto/Modello: SISTEMA DI MAPPATURA DELLA DISTRIBUZIONE DELLA PRESSIONE FUJIFILM per PRESCALE FPD-8010E
Componenti: Software dedicato (CD-ROM), coperchio dedicato, foglio di calibrazione, manuale di installazione
Funzioni principali: Analisi della pressione/Funzione di generazione dei dati sulla pressione/Funzione di zoom parziale/Funzione di sintesi della lunghezza in eccesso
Scanner applicabile: Scanner Epson A4: Perfection V37/V370, Perfection V600
Requisiti di sistema: OS :
Windows10 Home/Pro（32Bit/64Bit）
Windows11 Home/Pro（64Bit）
CPU : 2GHz o superiore
Memoria : 2GB o più
HDD : 32GB o più
Display : XGA o superiore, 65.000 colori o superiore

Scopri di più

Per informazioni dettagliate su funzionalità, utilizzo, manutenzione/riparazione, ecc. di FPD-8010E, consultare la pagina sul prodotto. È inoltre possibile scaricare versioni di prova ed eseguire l’aggiornamento alla versione più recente dei prodotti da questa pagina Web.

È possibile scaricare la brochure generale e altre informazioni sulle applicazioni per Prescale.

Brochure generale
Applicazioni per i settori di smartphone e tablet
Applicazioni per il settore automobilistico
Applicazioni per il settore alimentare e farmaceutico

Accettiamo inoltre richieste online per altre informazioni su esempi di applicazioni in base all’utilizzo o ai settori e richieste di campioni gratuiti.
