Objectifs 4D haute résolution"

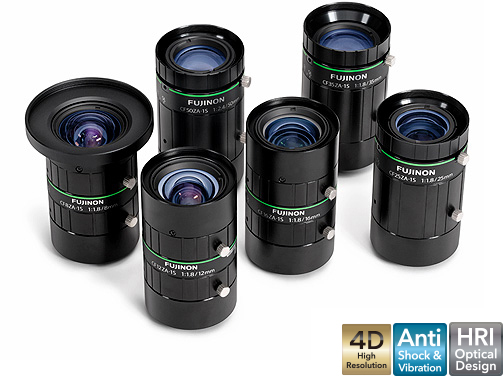

Série CF-ZA-1S
Compatible avec un grand capteur d’image de format 1.1".
La série CF-ZA-1S est compatible avec un grand capteur de haute résolution de format 1,1" avec un pouvoir séparateur 2,5 µm entre deux pixels (équivalent à 23 mégapixels). L’éclairement relatif atteint jusqu’à 90 %*1et une image claire est délivrée du centre de l’image à sa périphérie.
- *1 Lorsque l’ouverture de F4 est utilisé fréquemment par les utilisateurs.
● : Taille de capteur compatible standard : Les performances du capteur cible peuvent être maximisées.
〇 : Taille de capteur compatible maximale : La taille du capteur cible varie en fonction du modèle.
Caractéristiques principales
L’éclairage relatif atteint jusqu’à 90 %*2
En général, l’éclairement de la zone périphérique de l’image est déterminée par « l’éclairement relatif » et « angle du rayon principal (CRA) » La série CF-ZA-1S adopte la conception optique originale de Fujifilm avec une éclairement relatif jusqu’à 90 %*2 (lentille monomère), compatible avec un grand capteur de format 1,1" et maintenant l’ARC en dessous de 5°. Comme les deux sont relativement équilibrés l’un par rapport à l’autre, l’image claire et lumineuse peut être obtenue à partir de la zone périphérique.
- *2 Lorsque l’ouverture F4 est utilisé fréquemment par les utilisateurs.
En général, afin d’améliorer la différence entre la lumière et l’ombre dans la zone centrale et périphérique, le traitement de correction de l’image peut mettre en évidence le « bruit » sans parvenir à obtenir une bonne image. Avec la série CF-ZA-1S, il n’est pas nécessaire de corriger l’éclairage ccar elle propose un éclairement uniforme, y compris dans la zone périphérique, ce qui permet d’obtenir une image de haute qualité avec un faible bruit. Elle est plus destinée aux inspections exigeant la plus grande fiabilité.
＜Image réelle sans traitement de correction＞
CRA est un objectif macro
avec 30 % d’éclairement périphérique
Série CF-ZA-1S
avec 80 % d’illumination périphérique
La « Haute résolution 4D » maintient une haute résolution uniforme du centre de l’image à la zone périphérique et limite la perte de résolution provoquée par la distance de prise de vue
ou l’ouverture F, correspondant à la performance de haute résolution d’origine de l’objectif Fujinon.
Par conséquent, l’image haute résolution est obtenue dans diverses conditions photographiques et de réglage.
La prise en charge d’un capteur de type 1,1" et d’un pas de pixel de 3,45 μm (équivalent à 12 mégapixels) permet d’exploiter au mieux les performances de la caméra.
Il est particulièrement applicable aux modèles IMX253 (type 1,1") et IMX255 (type 1 po).
L’objectif est comptable avec la prochaine génération de capteurs, lesquels seront plus sensibles. Il est parfaitement adapté au capteur de type 1,1" et 2,5 micropixels (équivalent à 23 mégapixels).
Limite le bokeh unilatéral et le moindre défaut grâce à une technologie d’assemblage de haute précision et un détecteur originale.
Bénéficie de la conception de structure mécanique exclusive FUJIFILM de « résistance aux vibrations et résistance aux chocs ».
À subi des tests stricts de vibration conformément à JIS C 60068-2-6*3 et a conservé une haute résolution avant et après le test.
Dans les situations de robot vision et fr numérisation 3D, etc.
même à un maximum d’impacts 10G*4 , la variation de l’axe optique
(la déformation de l’image) est inférieure à seulement 10 micromètres.
Sans utilisation excessive de colle et par l’adoption de la méthode
mécanique structurelle d’origine *5, aucune dégradation causée par l’humidité,
la chaleur et la durée prolongée n’est constatée.
Les performances de « résistance aux vibrations et de résistance aux chocs » sont assurées même si l’iris peut être ajusté. Ces caractéristiques facilitent le fonctionnement.
*3 [Selon JIS C 60068-2-6], fréquence de vibration 10-60 Hz (amplitude 0,75 mm fréquence de vibration 60-500 Hz (accélération 100 m/S2 et cycle de balayage rond 50
*4 La valeur applicable de l’impact G varie d’un modèle à l’autre
*5 La technologie exclusive de l’entreprise qui a été brevetée
La conception compacte avec un diamètre extérieur de 39 mm φ(CF8ZA-1S : diamètre extérieur de 54 mm) permet d’optimiser l’espace.
Mise à niveau de la série CF-ZA de la caméra Machine Vision prenant en charge un grand capteur
Simplicité et fiabilité optimales
Grâce à l'adoption d'une mise au point mécanique interne, la longueur de l'objectif ne change pas lors de la mise au point. L'objectif est doté de 3 trous de positionnement pour le réglage de l’iris et de la mise au point sur le corps de l'objectif ; le trou de positionnement peut être sélectionné en fonction des conditions d’utilisation.
Un repère sur l’objectif montre la position de mise au point optimale lorsque le sujet est à 50 cm et permet de détecter avec efficacité un défaut de position du tirage arrière.
La « structure anti-séparation » est en place sur le bouton de l’iris et la vis de mise au point, et même si elle est agitée violemment, la vis ne tombera pas.
Lors de la fabrication, les performances optiques de chaque objectif sont contrôlées en l’usine.
Outil de gestion de la qualité FUJIFILM, le cône de chaque objectif bénéficie d’un code QR imprimé.
Gammes
| Distance focale [mm] | 8 |
| Plage de réglage de l’iris (nombre F) | F1.8-F16 |
| Angle de champ | 85,7°×67,5° |
| Distances de travail*6（mm） | ∞‐100 |
| Réglage de mise au point | Manuel |
| Réglage de l'iris | Manuel |
| Caractéristiques du filtre [mm] | M52 x 0,75 |
| Monture | Monture C |
| Poids (environ) [g] | 180 |
| Taille du capteur (std.) | 1,1"(2,5 μm) |
| CRA (angle de rayon directeur) | 4,5 |
| Distorsion TV [ %] | -4,81 |
| Encombrement (mm) | Φ54×67 |
| Distance focale [mm] | 12 |
| Plage d'ouvertures de l’iris (nombre F) | F1.8-F16 |
| Angle de champ | 62,5°×47,8° |
| Distances de travail*6（mm） | ∞‐100 |
| Réglage de mise au point | Manuel |
| Réglage de l'iris | Manuel |
| Caractéristiques du filtre [mm] | M37,5 x 0,5 |
| Monture | Monture C |
| Poids (environ) [g] | 180 |
| Taille du capteur (std.) | 1,1"(2,5 μm) |
| CRA (angle de rayon directeur) | 4,5 |
| Distorsion TV [ %] | -2,82 |
| Encombrement (mm) | φ39×67,6 |
| Distance focale [mm] | 16 |
| Plage d'ouvertures de l’iris (nombre F) | F1.8-F16 |
| Angle de champ | 47,3°×36,1° |
| Distances de travail*6（mm） | ∞‐100 |
| Réglage de mise au point | Manuel |
| Réglage de l'iris | Manuel |
| Caractéristiques du filtre [mm] | M37,5 x 0,5 |
| Monture | Monture C |
| Poids (environ) [g] | 180 |
| Taille du capteur (std.) | 1,1"(2,5 μm) |
| CRA (angle de rayon directeur) | 4,9 |
| Distorsion TV [ %] | -0,80 |
| Encombrement (mm) | φ39×67,6 |
| Distance focale [mm] | 25 |
| Plage d'ouvertures de l’iris (nombre F) | F1.8-F16 |
| Angle de champ | 32,9°×24,8° |
| Distances de travail*6（mm） | ∞‐100 |
| Réglage de mise au point | Manuel |
| Réglage de l'iris | Manuel |
| Caractéristiques du filtre [mm] | M37,5 x 0,5 |
| Monture | Monture C |
| Poids (environ) [g] | 170 |
| Taille du capteur (std.) | 1,1"(2,5 μm) |
| CRA (angle de rayon directeur) | 2,7 |
| Distorsion TV [ %] | -0,83 |
| Encombrement (mm) | φ39×67,3 |
| Distance focale [mm] | 35 |
| Plage d'ouvertures de l’iris (nombre F) | F1.8-F16 |
| Angle de champ | 23,0°×17,3° |
| Distances de travail*6（mm） | ∞‐200 |
| Réglage de mise au point | Manuel |
| Réglage de l'iris | Manuel |
| Caractéristiques du filtre [mm] | M37,5 x 0,5 |
| Monture | Monture C |
| Poids (environ) [g] | 165 |
| Taille du capteur (std.) | 1,1"(2,5 μm) |
| CRA (angle de rayon directeur) | 4,5 |
| Distorsion TV [ %] | -0,32 |
| Encombrement (mm) | φ39×67,3 |
- *6 Depuis l’avant du barillet de l’objectif
| Distance focale [mm] | 50 |
| Plage d'ouvertures de l’iris (nombre F) | F2.4 - F16 |
| Angle de champ | 16,6°×12,5° |
| Distances de travail*6（mm） | ∞‐200 |
| Réglage de mise au point | Manuel |
| Réglage de l'iris | Manuel |
| Caractéristiques du filtre [mm] | M37,5 x 0,5 |
| Monture | Monture C |
| Poids (environ) [g] | 155 |
| Taille du capteur (std.) | 1,1"(2,5 μm) |
| CRA (angle de rayon directeur) | 4,8 |
| Distorsion TV [ %] | -0,17 |
| Encombrement (mm) | φ39×68 |
