Solução flexível com diferentes opções de configuração individual de cada componente.

Solução avançada de raio-x fixo digital, com nível superior de processamento e qualidade de imagem.

Duas opções de estilo

O FDR Smart X é o sistema de raio-x fixo digital Fujifilm, que fornece soluções multifuncionais econômicas e de alta qualidade. O Smart X oferece configurações de tubo de raios X com trilhos no chão ou teto, bem como configuração individual de cada componente, com opções individuais das mais simples às mais avançadas. Com os detectores da linha FDR D-Evo II, traz recursos avançados para facilitar o fluxo de trabalho e alta qualidade de imagem, como conexão interna do detector, comandos do gerador integrados em console único, gavetas com rotação interna, referência dupla e grade removível.

Solução de raio-x fixo digital versátil e adaptável

[foto] Recurso de solução de raios X compatível e ideal do sistema de raios X FDR SMart X

Suporte do tubo suspenso no teto

O tubo instalado no teto fornece movimentação e posicionamento sincronizado com as gavetas na mesa e bucky mural, melhorando o fluxo de trabalho, a produtividade e a eficiência

[foto] Opção de tubo instalado no piso do sistema de raios X FDR SMart X

Suporte do tubo instalado no piso

A opção de tubo instalado no piso oferece flexibilidade para instalação em espaço limitado, mantendo o máximo padrão técnico.

Suporte e mesa multifunção que auxiliam na eficiência do fluxo de trabalho

[foto] Recurso de inclinação automática do suporte de bucky de parede do sistema de raios X FDR SMart X

Opção de posicionamento e inclinação automática do bucky mural

Inclinação automática e manual do suporte de bucky vertical está disponível^*1. Proporcionando um fluxo de trabalho aprimorado para os radiologistas e uma experiência melhor para os pacientes em cadeiras de rodas.

*1 É possível selecionar o modelo do bucky mural individualmente para cada ocasião.

[foto] Painel de controle com duas telas digitais pequenas e um controle remoto à direita

Painel de controle do bucky mural com inclinação automática

A capacidade de armazenar posições predefinidas e mover o bucky mural automaticamente para essas posições, fornecendo um fluxo de trabalho mais rápido e eficiente.

Grade removível

Grades removíveis na mesa e no bucky mural permitem maior flexibilidade para diferentes demandas (como pediatria).

Gavetas com rotação interna e referência dupla

Não apenas a referência superior, mas também a rotação central pode ser selecionada ao usar detectores 35x43cm. Isso oferece soluções flexíveis, permitindo a exposição de diferentes regiões do corpo, como tórax e bacia, sem ter que manusear o detector fora da gaveta. Esta função minimiza os riscos de queda e acidentes.

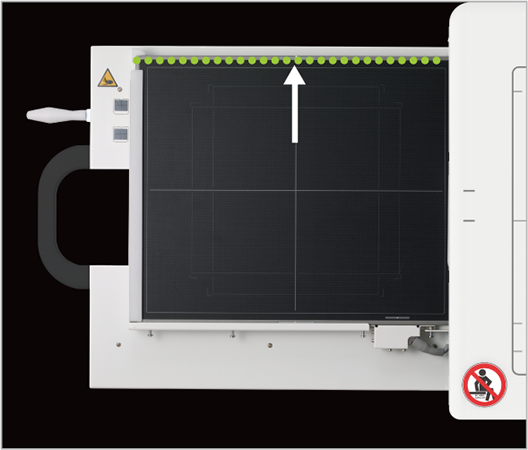

[foto] Painel FDR Smart X DR com uma seta para cima em branco tocando a linha verde pontilhada na parte superior do painel

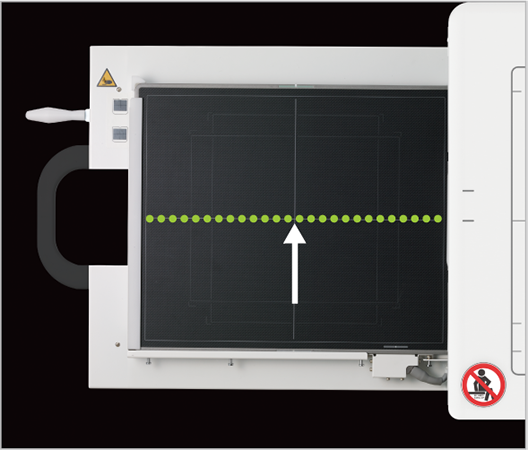

[foto] Painel FDR Smart X DR com uma seta para cima em branco tocando a linha verde pontilhada na parte central do painel

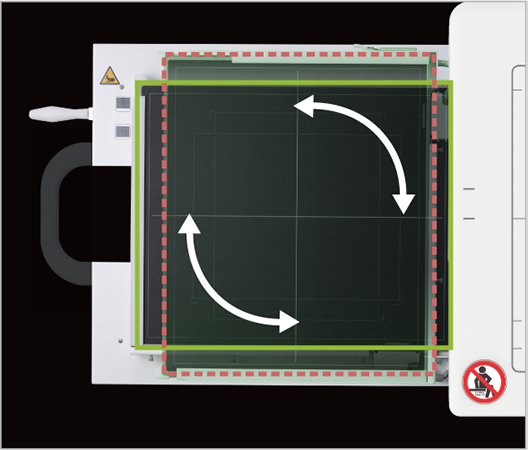

[foto] Painel FDR Smart X DR com setas curvas de dois lados nas extremidades diagonais do painel com uma borda quadrada vermelha

Rastreamento automático

A estativa do tubo e a gaveta se movimentam de forma sincronizada entre si facilitando o posicionamento pré-exposição. ).

[foto] Sincronização vertical motorizada lado a lado com suporte de parede com setas de dois lados, para cima e para baixo, ao lado da operação manual e do texto de rastreamento automático

Sincronização vertical motorizada com o bucky mural

[foto] Sincronização vertical motorizada superior e inferior com mesa com setas de dois lados, para cima e para baixo, ao lado da operação manual e do texto de rastreamento automático

Sincronização vertical motorizada com a mesa

[foto] O bucky de mesa rastreia após o movimento horizontal da cabeça do tubo com duas setas, para a esquerda e a direita, ao lado da operação manual e do texto de rastreamento automático

A gaveta da mesa posiciona automaticamente após movimentação manual do tubo (também disponível para estativa de chão)

[foto] O bucky de mesa rastreia após o movimento de rotação da cabeça do tubo com uma seta curva de dois lados próximo do texto de operação manual em verde e uma seta para a esquerda e para a direita no texto de rastreamento automático em vermelho

A gaveta da mesa posiciona automaticamente após rotação manual do tubo (também disponível para estativa de chão)

Mesa de pacientes elevatória

É possível selecionar individualmente o modelo da mesa fixa com tampo flutuante ou mesa elevatória com tampo flutuante. Em ambas as opções, capacidade de carga para pacientes até 300 kg. Sincronização e rastreamento automático do tubo com a gaveta para movimento longitudinal, transversal e vertical. Disponível para estativas de chão ou de teto.

[foto] Sistema FDR Smart X com tampos semitransparentes para simbolizar uma mesa levadiça para paciente

[foto] Visão em close-up lado a lado instrucional sobre onde conectar o cabo SE + conector já embutido na bandeja do FDR Smart X

Conexão automática do detector

Conector embutido na gaveta; portanto, apenas acoplando o detector na gaveta, o detector se conecta automaticamente para alimentação elétrica e transferência de dados. Sendo assim, não há necessidade de retirar o detector frequentemente para substituir a bateria.
Combinado com a função de rotação interna, melhora muito a agilidade na aquisição e produtividade, reduzindo o risco de quedas e acidentes.

Chave à prova de falhas

O interruptor à prova de falhas detecta o painel na lateral da bandeja/bucky. Quando o painel não está dentro do bucky ou não está inserido corretamente, a exposição dos raios X não é possível. Assim, a exposição falsa pode ser evitada.

Configuração dos parâmetros no display touchscreen na estrutura do tubo

[foto] Captura de tela de LCD da cabeça do tubo com o texto "Uma tela digital na cabeça do tubo fornece fácil acesso aos parâmetros de exame na sala de raios X" sobre um plano de fundo do sistema de raios X FDR Smart X

Comandos do gerador de raio-x integrados em console único

[foto] Um monitor de computador com os painéis de operação do Console e de raios X realçados com bordas azuis e laranjas, respectivamente

Console integrado

Garante fluxo de trabalho mais ágil e seguro.
A opção do console integrado unifica os comandos do gerador de raio-x com o console do detector. É possível configurar a técnica de exposição e a gestão da worklist, pacientes e imagens no mesmo PC. Além disso, os parâmetros de kV e mAs de cada exposição são salvos e enviados junto com as imagens para o sistema de análise e diagnóstico.

* Esta função é opcional e está disponível apenas para Console Advance, não para outros detectores ou cassetes CR.

Botões de seleção de técnica

As modalidades conectadas (painéis/cassetes) são exibidas no console e no controlador de raios X. Ao simplesmente selecionar o botão, a modalidade pode ser alterada e elas são sincronizadas entre o console e o controlador de raios X.

[foto] Visão em close-up da exibição de status do painel DR confirmando seu status, nível de conexão sem fio e nível de carga da bateria

Exibição de status para o detector

Quando o detector é usado, é possível confirmar seu status de conexão sem fio, nível de carga da bateria, entre outros parâmetros.

Formatos de geradores

Os formatos de geradores flexíveis fornecem soluções para todos os ambientes

[foto] Gerador ligado à rede elétrica que é um gerador de raios X de alta frequência

Gerador de alta frequência microprocessado, ajustável à carga de trabalho necessária em qualquer demanda. Potência do gerador selecionável entre os valores de 40 kW/52 kW/68 kW/82 kW, 380V trifásico.

* Algumas das funções mencionadas nesta página são opcionais. Entre em contato com a janela de contato local para obter detalhes.

Nome do produto: FDR Smart X (Nome do modelo: FDR Smart FGXR)
