Druk en drukverdeling, die in het verleden niet visueel konden worden waargenomen, kunnen nu gemakkelijk worden gecontroleerd.
Met Prescale kunt u eenvoudig de drukverdeling en het bereik meten. De drukinspectiesensor is gemaakt met behulp van Fujifilms geavanceerde dunne foliecoatingtechnologieën en kan in één oogopslag de drukverdeling van het gehele oppervlak controleren. De kleur wordt rood weergegeven waar druk wordt uitgeoefend en de kleurdichtheid varieert afhankelijk van de hoeveelheid druk. Om een breed drukbereik (0,006 tot 300 MPa) te dekken, leveren we negen soorten Prescale.
Prescalebladen zijn een versie van Prescale die vooraf kunnen worden gesneden in gebruiksvriendelijke formaten. Het wordt aanbevolen voor nieuwe gebruikers en voor kleine toepassingen. Om een breed drukbereik (0,006 tot 300 MPa) te dekken, leveren we negen soorten Prescale.
- Productnaam/model
Prescale (type met twee vellen - duosheet / type met één vel - monosheet)
- Nauwkeurigheid
±10% of minder (gemeten met een densitometer bij 23 °C, 65% RV)
- Aanbevolen bedrijfstemperatuur
20°C tot 35°C*1
- Aanbevolen vochtigheid
35% RV tot 80% RV*2 *3
Wij leveren negen soorten Prescale en zes soorten Prescalebladen voor gebruik afhankelijk van het drukbereik.
Elk product is gemaakt voor een bepaald drukbereik (MPa). Klanten moeten de drukwaarde van hun toepassingsomgeving controleren.
Met onderstaande tools kun je druk kwantificeren, gedetailleerde analyses uitvoeren en gegevens delen.
Producten |
Fuji Digital Analysis System fore |
Pressure Image Analysis App |
---|---|---|
Overzicht | Gekleurde prescale wordt gedigitaliseerd met een scanner en door software omgezet in numerieke gegevens. | Een speciale app waarmee de druk eenvoudig kan worden gekwantificeerd door de gekleurde Prescale vast te leggen met het mobiele apparaat. |
Bruikbaar Prescale | Alle Prescale |
Prescale (5LW~MW) |
Ondersteunde metingen | 6 Artikelen | 12 Artikelen |
Inspectietijd*4 | Ongeveer 2 minuten | Enkele seconden |
Precisie | Gelijkwaardig |
(Gepubliceerd op 2023/12/4)
Brands & Communication Design 2023
Beoordeling van rechters: Omdat de veroudering van geschoolde arbeiders en het tekort aan geschoolde arbeiders in de toekomst steeds belangrijkere kwesties zullen worden, maakt deze service gebruik van een drukmeetfilm die de filmtechnologie toepast die het bedrijf gedurende vele jaren heeft gecultiveerd en die vergelijking en automatische meting op een smartphone-app mogelijk maakt. Het biedt ondersteunende functies zoals beoordeling en stelt iedereen in staat om gespecialiseerde inspecties uit te voeren met behulp van een eenvoudige gebruikersinterface, en kan worden beschouwd als een goed voorbeeld van het gebruik van DX om de vaardigheden van individuele ambachtslieden te erven en te systematiseren.
De app waarmee elke gebruiker eenvoudig druk en andere analyseresultaten kan kwantificeren.

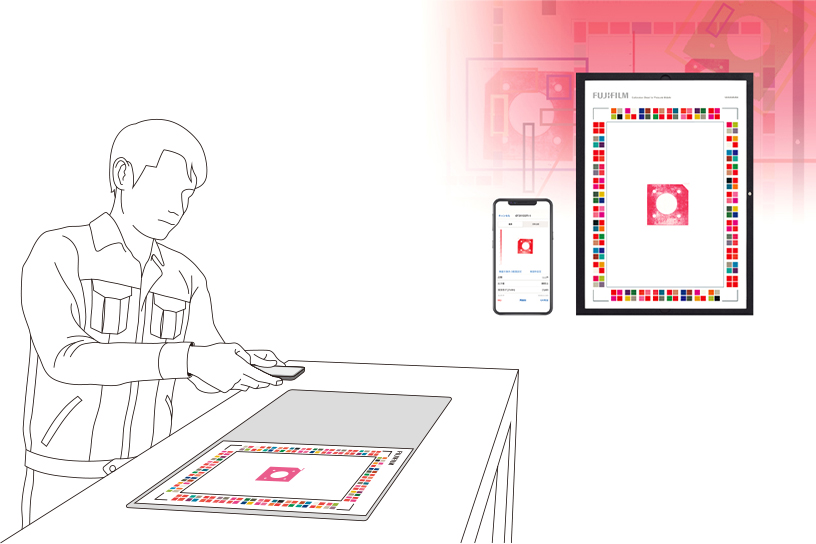

Prescale Mobile is een speciale app waarmee eenvoudig druk kan worden gekwantificeerd door de gekleurde Prescale vast te leggen met een mobiel apparaat. U kunt ook beelden registreren en inspecteren tegen uw eigen grensmonster.
- Gemakkelijk kwantitatieve inspectie
- Inspectiekwaliteit verbeteren
- Verbeter de traceerbaarheid
Zie de "Productpagina" voor meer gedetailleerde functies, specificaties, gebruik, etc. van FUJIFILM Prescale Mobile.
Het drukverdeling-mappingsysteem FPD-8010E maakt het mogelijk om kleurmonsters te nemen die door druk worden geproduceerd met behulp van Prescale- en Prescalebladen, en om verschillende analysemethoden nauwkeuriger uit te voeren. Door de druk te visualiseren en analyses uit te voeren op een pc, zou er een breed scala aan mogelijke toepassingen zijn, van het ontwerpen en ontwikkelen van verschillende producten tot het verbeteren van productieapparatuur en het uitvoeren van onderhoud.
- Productnaam/model
FUJIFILM DRUKVERDELING-MAPPINGSYSTEEM voor PRESCALE
- Componenten
Speciale software, kap, kalibratieblad, installatiehandleiding, softwarelicentie
- Belangrijkste functies
Drukanalyse / Uitvoerfunctie drukgegevens / Gedeeltelijke zoomfunctie / Overtollige lengte-synthesefunctie
- Geschikte scanner
Epson A4 Scanner: Perfection V37/V370 , Perfection V600
- Systeemvereisten
Besturingssysteem :
Windows10 Home/Pro(32Bit/64Bit)
Windows11 Home/Pro(64Bit)
CPU : 2 GHz of hoger
Geheugen : 2GB of meer
HDD : 32GB of meer
Display : XGA of beter, 65.000 kleuren of meer
Zie de "Productpagina" voor gedetailleerde informatie over functionaliteit, gebruik, onderhoud/reparatieservice, enz. van FUD-7010E. U kunt ook proefversies downloaden en vanaf deze webpagina bijwerken naar de nieuwste versie van de producten.
- Algemene brochure
- Toepassingen voor smartphones en tablets
- Toepassingen voor automobielindustrieën
- Toepassingen in de voedings- en farmaceutische industrie
We accepteren ook een online verzoek om andere informatie over toepassingsvoorbeelden door gebruik of door sectoren, en gratis voorbeeldvragen.
